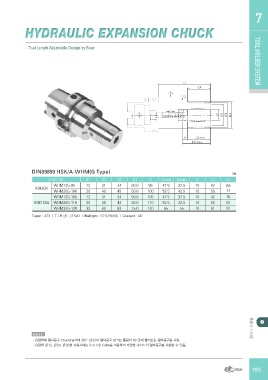

HYDRAULIC EXPANSION CHUCK TOOL HOLDER7

- Tool Length Adjustable Design by Gear TOOL HOLDER SYSTEM

DIN69893 HSK/A-WHM(G Type) ㎜

CODE NO. D1 D2 D3 D4 L1 L2max L2min V L3 L4

HSK63A WHM12G-95 12 31 34 50.0 95 47.5 37.5 10 42 69
WHM20G-100 20 40 43 50.0 100 52.5 42.5 10 50 74

WHM12G-105 12 31 34 50.0 105 47.5 37.5 10 42 76

HSK100A WHM20G-110 20 40 43 50.0 110 52.5 42.5 10 50 81

WHM32G-120 32 60 63 75.0 120 65 55 10 61 91

Taper : AT3 | T.I.R ≥5 : /2.5xD | Bal/rpm : G2.5/20000 | Coolant : AD

NOTE 툴홀더 시스템

ㆍ유 압척에 절삭공구 Chucking시에 Ø6~Ø32의 절삭공구 샹크는 툴공차 h6 안에 들어오는 절삭공구를 사용.
ㆍ유압척 Ø12, Ø20, Ø32형 사용시에는 D or OD Collet을 이용하여 다양한 사이즈의 절삭공구를 사용할 수 있음.

785
