P. 857

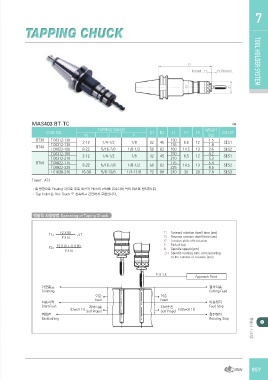

TAPPING CHUCK                                                                                                                   TOOL HOLDER7

                                                                                                                                           TOOL HOLDER SYSTEM

MAS403 BT-TC                                                                                                                 ㎜

      CODE NO.                     M    TAPPING RANGE       P         D1 D2 L1           F1            F2  WEIGHT      COLLET
                                 2-12         U                                                              (kg)
                                 8-22
BT30         TC0312-130          2-12              1/4-1/2  1/8       32 45         130  6.5           12  1.5         SES1
BT40         TC0312-135                                                             135                    1.8
             TC0822-160          8-22   5/16-7/8            1/8-1/2   50 62 160 14.5 13 2.6 SES2
BT50         TC0312-150          16-38                                              150                    4.2
             TC0312-210                            1/4-1/2  1/8       32 45         210  6.5           12  5.3         SES1
             TC0822-175
             TC0822-225                 5/16-7/8            1/8-1/2   50  62        175  14.5          13  5.4         SES2
             TC1638-240                 5/8-13/8            1/4-11/8                225                    6.5
                                                                      72 88 240 20 20 7.8 SES3

Taper : AT3

ㆍ축 방향으로 Floating 하므로 주축 회전과 Pitch의 편차를 흡수하여 척의 파손을 방지합니다.
ㆍTap Collet 는 One Touch 로 신속하고 간단하게 교환됩니다.

탭핑척 사용방법 Operating of Taping Chuck

      T1=    F2 X 60     ΔT                                               T1	 Forward rotation dwell time (sec)
              PXN                                                         T2	 Reverse rotation dwell time (sec)
                                                                          F2	 Tension shile idle rotation
      F2= F2 X (0.7-1) X 60                                               P	 Pich of tap
                   PXN                                                    N	 Spindle speed (rpm)

                                                                          Δt	 Spindle running time corresponding
                                                                          	 to the number of rotation (sec)

                                                                          F2 X 1.5                     Approach Point

가공종료                                    이송                                이송                               절삭이송
Finishing                               Feed                              Feed                             Cutting Feed

이송시작                     (Dwell  T2)    자력이송                              자력추진           F2(Dwell T2)      이송정지
Start Feed                            Self Propel                         Self Propel                      Feed Stop
역회전                                                                                                        회전정지
Backlashing                                                                                                Rotating Stop        툴홀더 시스템

                                                                                                                                857
