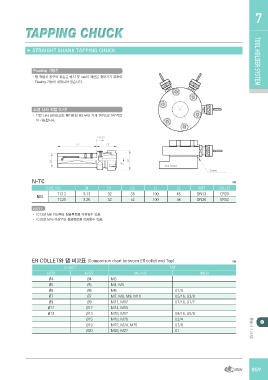

P. 859

TAPPING CHUCK                                                                              TOOL HOLDER7

▶ STRAIGHT SHANK TAPPING CHUCK                                                                        TOOL HOLDER SYSTEM

     Floating 기능!!

     ㆍ탭 작업시 공구의 파손을 방지 및 Tap이 제산을 찾아가기 위하여
        Floating 기능이 내장되어 있습니다.

     소형 나사 작업 O.K!!
     ㆍ일반 나사 바이트로는 불가능한 M3 부터 기계 TAP으로 TAP작업

         이 가능합니다.

N-TC                                                                                    ㎜

      CODE NO.          d1 D1 D2 L1 L2 NUT COLLET

N32         TC13        3-13    32            35      100       45          DN13  ER20
            TC20        3.20    32
                                              52      100       58          DN20  ER32

 NOTE

ㆍTC13은 M8 이상부터 잠금볼트를 이용할수 있음.
ㆍTC20은 M16 이상부터 잠금볼트를 이용할수 있음.

ER COLLET와 탭 비교표 (Comparison chart between ER collet and Tap)                           ㎜

                COLLET                                     TAP

      ER20              ER32                  METRIC                        INCH

      Ø4 Ø4 M3

      Ø5 Ø5 M4, M5

      Ø6 Ø6 M6                                                 U1/4

      Ø7 Ø7 M7, M8, M9, M10 U5/16, U3/8

      Ø9 Ø9 M11, M12                                           U7/16, U1/2

      Ø12 Ø12 M14, M15

      Ø13 Ø13 M16, M17                                         U9/16, U5/8

                        Ø15 M18, M20                           U3/4                        툴홀더 시스템

                        Ø19 M22, M24, M25                      U7/8
                        Ø20 M26, M27                           U1

                                                                                           859
