P. 861

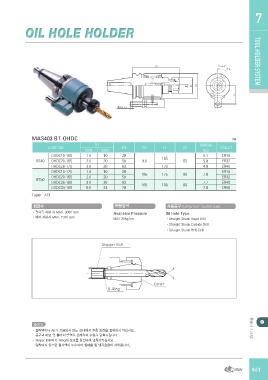

OIL HOLE HOLDER                                                                                     TOOL HOLDER7

                                                                                                               TOOL HOLDER SYSTEM

MAS403 BT-OHDC                                                                                   ㎜

      CODE NO.                  D1  D1       D2         L1   H1  WEIGH   COLLET
                                             9.0                   (kg)
                         MIN MAX    28       105
BT40         OHDC10-165  1.0 10     50       105        165  65  5.1 ER16
BT50         OHDC20-165  2.0 20     63                           5.0 ER32
             OHDC26-170  3.0 26     28
             OHDC10-175  1.0 10     50                  170 4.9 ER40
             OHDC20-165  2.0 20     63
             OHDC26-180  3.0 26     78                  175  80  7.8                       ER16
             OHDC34-180  5.0 34                                                            ER32

                                                        180  80  7.7 ER40
                                                                 7.8 ER50

Taper : AT3

 회전수                                 허용압력                사용공구 (Using Tool : Coolant type)

ㆍ절삭유 사용 시 MAX. 3000 rpm             Available Pressure  Oil Hole Type
ㆍ에어 사용시 MAX. 1500 rpm                                   ㆍStraight Shank Insert Drill
                                    MAX 20kg/cm         ㆍStraight Shank Carbide Drill
                                                        ㆍStraight Shank HHS Drill

 NOTE                                                                                               툴홀더 시스템

ㆍ절삭액이나 Air가 공급되지 않는 상태에서 주축 회전을 절대하지 마십시요.
   공구의 마모 및 홀더의 발열을 초래하여 수명을 단축시킵니다.

ㆍStoper Bolt의 O-Ring에 샹크를 완전하게 밀착시키십시요.
   밀착되지 않으면 절삭액이 누수되어 칩배출 및 냉각효율이 저하됩니다.

                                                                                                    861
