[ ZSTNB series ]

피삭재 탄소강, 합금강 프리하든강 열처리강 열처리강 > Technical Data
(180~250HB) (HRc35~45) (HRc45~55) (HRc55~65)

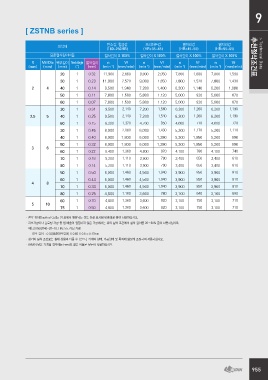

추천절삭조건표
표준절삭깊이비율 절삭깊이 X 100% 절삭깊이 X 100% 절삭깊이 X 100% 절삭깊이 X 100%
n Vf n Vf n Vf n Vf
R Mill Dia 목부길이 NeckAngle 절삭깊이
(mm) (mm) (mm) (˚) (mm) (min-1) (mm/min) (min-1) (mm/min) (min-1) (mm/min) (min-1) (mm/min)

2 20 1 0.32 11,900 2,860 9,000 2,050 7,800 1,680 7,800 1,590
2.5
3 30 1 0.23 11,900 2,570 9,000 1,850 7,800 1,520 7,800 1,430

4 4 40 1 0.14 9,500 1,940 7,200 1,400 6,200 1,140 6,200 1,080
5
50 1 0.11 7,800 1,590 5,800 1,120 5,000 920 5,000 870

60 1 0.07 7,800 1,590 5,800 1,120 5,000 920 5,000 870
9,500 2,140 7,200 1,540 6,200 1,260 6,200 1,190
30 1 0.34

5 40 1 0.25 9,500 2,140 7,200 1,540 6,200 1,260 6,200 1,190
6,200 1,320 4,700 950 4,000 770 4,000 720
60 1 0.15

30 1 0.45 8,000 2,000 6,000 1,430 5,200 1,170 5,200 1,110

40 1 0.40 8,000 1,800 6,000 1,280 5,200 1,050 5,200 990

6 50 1 0.32 8,000 1,800 6,000 1,280 5,200 1,050 5,200 990
60 1 0.22
6,400 1,360 4,800 970 4,100 780 4,100 740

70 1 0.18 5,200 1,110 3,900 790 3,400 650 3,400 610

80 1 0.14 5,200 1,110 3,900 790 3,400 650 3,400 610

50 1 0.50 6,000 1,460 4,500 1,040 3,900 850 3,900 810

8 60 1 0.43 6,000 1,460 4,500 1,040 3,900 850 3,900 810
70 1 0.33
6,000 1,460 4,500 1,040 3,900 850 3,900 810

80 1 0.25 4,800 1,100 3,600 780 3,100 640 3,100 600
4,800 1,300 3,600 920 3,100 750 3,100 710
10 60 1 0.70
75 1 0.50 4,800 1,300 3,600 920 3,100 750 3,100 710

·절삭 깊이(Depth of Cut)는 위 표에서 해당되는 경도 아래 표시된 비율대로 줄여 사용하십시오.
·리브가공이나 슬로팅 가공 등 칩 배출이 원활하지 않은 가공에서는 위의 절삭 조건에서 절삭 깊이를 20~30% 줄여 사용하십시오.

예) ZSTNB2040-20-10, HRc 55, 리브 가공
절삭 깊이 : 0.32(표준절삭깊이) X 0.65 X 0.8 = 0.17mm

·상기의 절삭 조건표는 실제 상황과 다를 수 있으니, 기계의 상태, 가공형태 및 목적에 알맞게 조정하여 사용하십시오.
·RPM이 낮은 기계일 경우에는 Feed도 같은 비율로 낮추어 사용하십시오.
