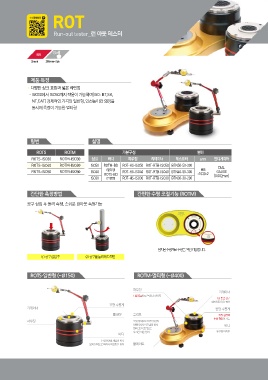

P. 187

ROT

             Run-out tester_런 아웃 테스터

         ISO
    Shank 200mm=3㎛

  제품 특징

•다양한 샹크 호환과 넓은 라인업
 - ISO30에서 ISO50까지 적용이 가능하며(ISO: BT,SK,
   NT,CAT) 경제적인 가격의 일반형, 인선높이와 외경을
   동시에 측정이 가능한 멀티형

형번                      설명

    ROTS       ROTM                     기본구성                                         별매
ROTS-ISO30  ROTM-ISO30                                                                arm
ROTS-ISO40  ROTM-ISO40  샹크       바디                  하우징  리테이너                 테스트바           인디게이터
ROTS-ISO50  ROTM-ISO50  ISO50                                                          MB        DIAL
                        ISO40  ROTM-BD   ROT-HS-ISO50 ROT-RTB-ISO50 BTN50-50-300     -1030-2   GAUGE
                        ISO30
                                 (멀티형)   ROT-HS-ISO40 ROT-RTB-ISO40 BTN40-50-300              (0.002mm)

                               ROTS-BD   ROT-HS-ISO30 ROT-RTB-ISO30 BTN30-30-200

                                 (일반형)

  간단한 측정방법                                           간편한 수평 조절기능 (ROTM)

공구 삽입 후 돌려 측정, 손쉬운 런아웃 측정가능

                                                          설치된수평계로수평을확인가능합니다.

① 공구삽입후                 ② 공구를돌려R/O확인

  ROTS-일반형 (~Ø150)                                   ROTM-멀티형 (~Ø400)

리테이너                                                 하우징              Feature                       리테이너
하우징
                                         원형 수평계      니켈 도금으로 녹과 손상방지                                G5 등급 강구
                                            플레이트                                              채용으로 R/O 향상
                                                     슬리브
                                                 바디                                              원형 수평계
                                                     오링 장착으로 미관 향상과
                                     수지(POM) 재질의 바디  함께파지시 미끄럼을 방지                                    측정 환경의
                        오링 장착으로 파지시 미끄럼을 방지          헬리 코일 조립으로                                 수평 확인이 가능
                                                     나사산 파손 방지
                                                                                                         바디
                                                     플레이트
                                                                                                   유선형 디자인
