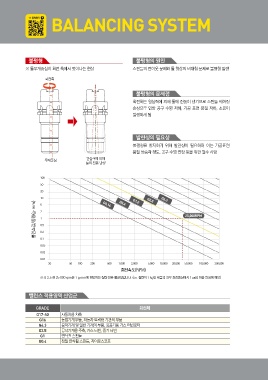

BALANCING SYSTEM
불평형 불평형의 원인
※ 툴무게중심이 회전 축에서 벗어나는 현상 스핀들의 런아웃 문제와 툴 형상의 비대칭 문제로 불평형 발생
회전축 불평형의 문제점
회전하는 원심력에 의해 툴에 진동이 생기므로 스핀들 베어링
손상으로 인한 공구 수명 저하, 가공 표면 품질 저하, 소음이
발생하게 됨
발란싱의 필요성
불평형을 방지하기 위해 발란싱이 필요하며 이는 가공표면
품질 상승과 정도, 공구 수명 연장 등을 위한 필수 사항
무게중심 원심력에 의해
툴의 진동 발생
100
50
20
밸런스값/중량(g·mm) 10 G0.16 G0.4 G1.0 G2.5 G6.3
5
2
25,000RPM
1
0.5
0.2
0.1
0.05
0.02
0.01 50 100 200 500 1,000 2,000 5,000 10,000 20,000 50,000 100,000 200,000
20
회전속도(rpm)
※ G 2.5 @ 25 000 rpm은 1 g mm에 해당하는 질량 잔류 불균형입니다. (ex. 질량이 1 kg인 제품의 경우 회전중심에서 1 ㎛의 허용 편심에 해당)
밸런스 적용영역 산업군
Grade 회전체
G17-40 자동차용 차축
G16 농업기계 부품, 자동차 트럭용 기관의 부품
G6.3 공작기계 및 일반 기계의 부품, 항공기용 가스 터빈로터
G2.5 공작기계용 주축, 가스 터빈, 증기 터빈
G1 연삭휠 스핀들
G0.4 정밀 연삭휠 스핀들, 자이로스코프
