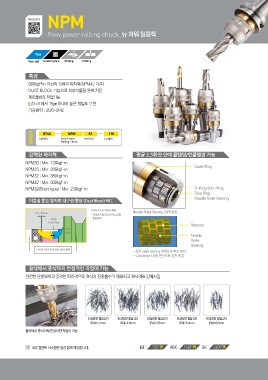

Page 25 - dain

NPM

New power milling chuck_뉴 파워 밀링척

15㎛ Milling Drilling
Run-out Coolant System

특징

•500kgf*m 이상의 강력한 파지력(NPM42 기준)
•D UST BLOCK 기능으로 외부이물질 완벽 차단
•제트쿨런트 작업가능
•L/D=3 에서 15㎛ 이내의 높은 정밀도 구현
•가공범위 : Ø20~Ø42

호 BT40 NPM 32 110
칭 Spindle
법 New Power Tool Dia. Length
Milling Chuck

특강징력한 파지력 평균 2.5회전 안에 클램핑/언클램핑 가능

NPM20 : Min. 130kgf·m Cover Ring
NPM25 : Min. 265kgf·m
NPM32 : Min. 350kgf·m O-Ring Shim Ring
NPM42 : Min. 500kgf·m Stop Ring
NPM32(Short type) : Min. 230kgf·m Needle Roller Bearing

이물질 혼입 방지로 내구성 향상 (Dust Block) PAT.

0.3 ~ 0.5mm 전면부 STOP RING 채택 Needle Roller Bearing <NPM20>

커버링 - SHIM RING과 O-Ring으로
Cover Ring 혼입방지

Retainer

바디 Needle
Body Roller
Bearing

너트와 바디의 완전한 단면 밀착 - 특수 steel bearing 채택으로 파손 방지
- Chucking시 하중 분산으로 강한 체결

특황징삭에서 중삭까지 안정적인 작업이 가능

완전한 단면밀착과 강력한 파지력으로 절삭시 진동흡수가 탁월하고 절삭력을 강화시킴

반경방향 절입깊이 반경방향 절입깊이 반경방향 절입깊이 반경방향 절입깊이 반경방향 절입깊이
(Rd)=1.0mm (Rd)=2.5mm (Rd)=3.5mm (Rd)=5.0mm (Rd)=8.0mm

황삭에서 중삭까지 안정적인 작업이 가능

C 내부 쿨런트 시스템은 옵션 탑재 가능합니다. •BT : 72P HSK : 148P SK : 160P
