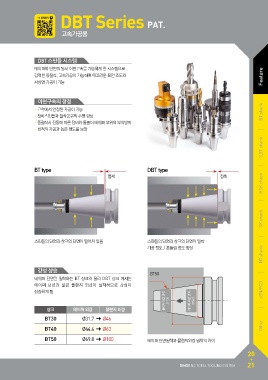

DBT Series PAT. FFeeaatturree

고속가공용 BT shank

DBT 스핀들 시스템

테이퍼와 단면의 동시 이면구속을 가능하게 한 시스템으로
강력한 중절삭, 고속가공이 가능하며 매끄러운 표면 조도와
사상면 가공이 가능

이면구속의 장점

•고속에서 안정된 가공이 가능
•장 비스핀들과 절삭공구의 수명 향상
•중절삭시 진동에 따른 장비와 툴홀더 테이퍼 부위의 부식방지
•최적의 가공과 높은 정도를 보장

S,ST shank

BT type DBT type HSK shank

틈새 접촉

SK shank

스핀들의 단면과 샹크의 단면이 떨어져 있음 스핀들의 단면과 샹크의 단면이 밀착
가공 정도 / 흔들림 정도 향상
NT shank

강성 상승 BT50

테이퍼 단면만 밀착하는 BT 샹크와 달리 DBT 샹크 에서는 플랜지 외경 면적 cBN/PCD
테이퍼 단면과 넓은 플랜지 외경이 밀착하므로 강성이 Ø100
상승하게 됨
테이퍼 외경 면적
샹크 테이퍼 외경 플랜지 외경 Ø69.8

BT30 Ø31.7 Ø46 Other
BT40
BT50 Ø44.4 Ø63

Ø69.8 Ø100 테이퍼 단면밀착과 플랜지외경 밀착의 차이

DINOX NC TOTAL TOOLING SYSTEM 20
