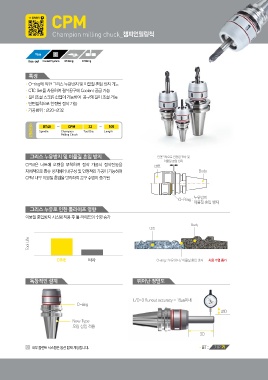

CPM

Champion milling chuck_챔피언밀링척

15㎛ Milling Drilling
Run-out Coolant System

특징

•O-ring에 의한 그리스 누유방지 및 이물질 혼입 방지 기능
•C TC Set를 사용하여 절삭공구에 Coolant 공급 가능
•길이조절 스크류 삽입이 가능하여 공구의 길이 조절 가능
•단 면밀착으로 안정된 절삭 가능
•가공범위 : Ø20~Ø32

호 BT40 CPM 32 105
칭 Spindle
법 Champion Tool Dia. Length
Milling Chuck

그리스 누유방지 및 이물질 혼입 방지 단면밀착으로 안정된 절삭 및
이물질 혼입 방지
CPM은 너트에 오링을 부착하여 절삭 가공시 절삭진동을
자체적으로 흡수 방지하여 내구성 및 안정적인 가공이 가능하며 너트
CPM 내부 이물질 혼입을 방지하여 공구 수명이 증가됨
Body
그리스 누유로 인한 툴라이프 영향
O-Ring : 누유방지 방지
이물질 혼입방지 시스템 적용 후 툴 라이프의 수명 증가 이물질 혼입

Body
너트

Tool Life

DINE 타사 O-ring : 누유방지 / 이물질 혼입 방지 사용 수명 증가
독창적인 설계
뛰어난 정밀도
O-ring
L/D=3 Runout accuracy = 15㎛이내
New Type
오링 삽입 적용 ØD

C 내부 쿨런트 시스템은 옵션 탑재 가능합니다. 3D
•BT : 71P
