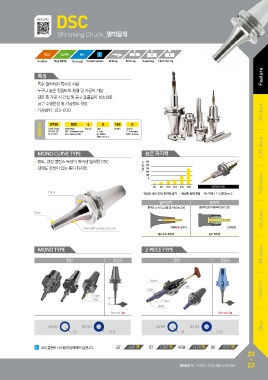

DSC

Shrinking Chuck_열박음척

G2.5 25,000 5㎛ 3

G value Max RPM Run-out Coolant System Milling Drilling Reaming Chamfering

특징 FFeeaatturree

•특수 열처리된 특수강 사용 BT shank
•누구나 높은 정밀도의 체결 및 가공이 가능
•깊은 홈 가공 시 간섭 및 공구 돌출길이 최소화로

공구 수명연장 및 가공정도 향상
•가공범위 : Ø3~Ø20

호 BT50 DSC 6 S 165 S

Shank Shape Holder type Tool Dia. Type Length Special
DSC : Shrinking chuck S : Silm S : Curve type
칭 BT HSK SK SLK : 2piece holder M : Middle NON : General
법 ST CS CM NON : General

MONO CURVE TYPE 높은 파지력 S,ST shank

•정도, 강성 밸런스 특성이 뛰어난 일체형 DSC Torque(N.m) 500
•길어도 강성이 있는 홀더 디자인 400
300
200 HSK shank
100

0

Ø6 Ø8 Ø10 Ø12 Ø16 Ø20 대칭적인 디자인

Thick · 유압척 대비 30% 파지력 증가 · 확실한 동력 전달 ·런-아웃 ( ≤ 0.003mm )

열박음척 콜렛척

홀더와 공구의 공간을 열수축으로 고정 콜렛의 탄성 이용하여 공구 고정

Slim 열팽창 ▶ 열수축 탄성변형 SK shank
Two-Dimensional Curve 매우 높은 파지력

2-piece type 높은 파지력

Mono type 정밀도 형상 정밀도 NT shank

형상

Holder 볼트 cBN/PCD
Collet
3° taper
두께 t 3° taper
두께 t
Run-out 3㎛
Run-out 5㎛

슬림 타입 중간 타입 슬림 타입 중간 타입 Other
1.5t 1.5t
2~4.5t 2~3.5t

C 내부 쿨런트 시스템이 탑재되어 있습니다. •BT : 64P •ST : 138P HSK : 147P SK : 159P
