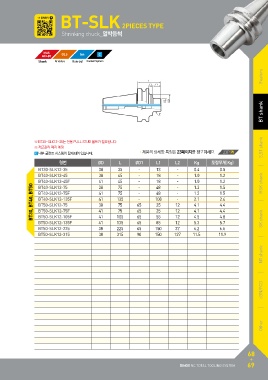

Page 70 - dain

BT-SLK 2PIECES TYPE

Shrinking chuck_열박음척

MAS G2.5 5㎛
403-BT Run-out Coolant System

Shank G value

L Feature
L2 L1

ØD BBTTsshaannkk
ØD1

3˚

※ BT30-SLK12-35는 전용 PULL STUD 볼트가 필요합니다. •제품의 상세한 특징은 23페이지를 참고하세요. 23P S,ST shank
※ 재고관리 폐지 예정

내부 쿨런트 시스템이 탑재되어 있습니다.

형번 ØD L ØD1 L1 L2 Kg 포장무게(Kg)

BT30, BT40, BT50 BT30-SLK12-35 38 35 - 13 - 0.4 0.5 HSK shank
BT40-SLK12-45 38 45 - 18 - 1.0 1.2
BT40-SLK12-45F 41 45 - 18 - 1.0 1.2 SK shank
BT40-SLK12-75 38 75 - 48 - 1.3 1.5
BT40-SLK12-75F 41 75 - 48 - 1.3 1.5
BT40-SLK12-135F 41 135 - 108 - 2.1 2.4
BT50-SLK12-75 38 75 65 25 12 4.1 4.4
BT50-SLK12-75F 41 75 65 25 12 4.1 4.4
BT50-SLK12-105F 41 105 65 55 12 4.5 4.8
BT50-SLK12-135F 41 135 65 85 12 5.3 5.7
BT50-SLK12-225 38 225 65 150 37 6.2 6.6
BT50-SLK12-315 38 315 90 150 127 11.5 11.9

NT shank

cBN/PCD

Other

DINOX NC TOTAL TOOLING SYSTEM 68
69
