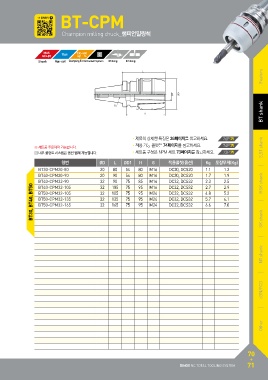

Page 72 - dain
P. 72
BT-CPM
Champion milling chuck_챔피언밀링척
MAS 15㎛ 130~500
403-BT kgf·m
Shank Run-out Clamping ForceCoolant System Milling Drilling
Feature
ØD
ØD1
BBTTsshaannkk
※ 세트품 주문제작 가능합니다. •제품의 상세한 특징은 26페이지를 참고하세요. 26P S,ST shank
내부 쿨런트 시스템은 옵션 탑재 가능합니다. •적용 가능 콜렛은 74페이지를 참고하세요. 74P
•세트품 구성은 NPM 세트 73페이지를 참고하세요. 73P
형번 ØD L ØD1 H G 적용콜렛(옵션) Kg 포장무게(Kg)
BT30, BT40, BT50 BT30-CPM20-80 20 80 54 80 M16 DC20, DCS20 1.1 1.2 HSK shank
BT40-CPM20-90 20 90 54 80 M16 DC20, DCS20 1.7 1.9
BT40-CPM32-90 32 90 75 85 M16 DC32, DCS32 2.3 2.5
BT40-CPM32-105 32 105 75 95 M16 DC32, DCS32 2.7 2.9
BT50-CPM32-105 32 105 75 95 M24 DC32, DCS32 4.8 5.2
BT50-CPM32-135 32 135 75 95 M24 DC32, DCS32 5.7 6.1
BT50-CPM32-165 32 165 75 95 M24 DC32, DCS32 6.6 7.0
SK shank
NT shank
cBN/PCD
Other
DINOX NC TOTAL TOOLING SYSTEM 70
71
