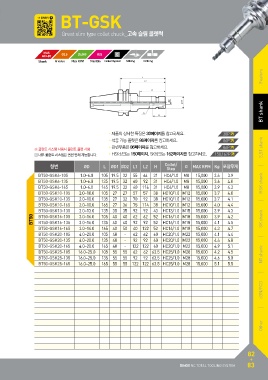

P. 84
BT-GSK
Great slim type collet chuck_고속 슬림 콜렛척
MAS G2.5 25,000 Ø25 Milling Drilling
403-BT G value Max RPM Max Dia Coolant System
Shank
L Feature
L2
L1
ØD2 BBTTsshaannkk
ØD
ØD1
G
H
※ 쿨런트 시스템 사용시 콜런트 콜렛 사용 •제품의 상세한 특징은 30페이지를 참고하세요. 30P S,ST shank
내부 쿨런트 시스템은 옵션 탑재 가능합니다. •적용 가능 콜렛은 86페이지를 참고하세요. 86P
•관련부품은 86페이지를 참고하세요. 86P
•HSK샹크는 150페이지, SK샹크는 162페이지를 참고하세요. 150,162P
형번 ØD L ØD1 ØD2 L1 L2 H Collet/ G MAX RPM Kg 포장무게
Step
BT50-GSK6-105 1.0~6.0
BT50-GSK6-135 1.0~6.0 105 19.5 32 55 64 31 HC6/1.0 M8 15,000 3.6 3.9 HSK shank
BT50-GSK6-165 1.0~6.0 135 19.5 32 60 92 31 HC6/1.0 M8 15,000 3.6 4.0
BT50 BT50-GSK10-105 2.0~10.0 165 19.5 32 60 114 31 HC6/1.0 M8 15,000 3.9 4.3 SK shank
BT50-GSK10-135 2.0~10.0 105 27 27 57 57 38 HC10/1.0 M12 15,000 3.7 4.0
BT50-GSK10-165 2.0~10.0 135 27 32 70 92 38 HC10/1.0 M12 15,000 3.7 4.1 NT shank
BT50-GSK13-135 3.0~13.0 165 27 36 75 114 38 HC10/1.0 M12 15,000 4.0 4.4
BT50-GSK16-105 3.0~16.0 135 35 35 92 92 43 HC13/1.0 M15 15,000 3.9 4.3
BT50-GSK16-135 3.0~16.0 105 40 40 62 62 52 HC16/1.0 M18 15,000 3.9 4.2
BT50-GSK16-165 3.0~16.0 135 40 40 92 92 52 HC16/1.0 M18 15,000 4.1 4.5
BT50-GSK20-105 4.0~20.0 165 40 50 40 122 52 HC16/1.0 M18 15,000 4.3 4.7
BT50-GSK20-135 4.0~20.0 105 48 - 62 62 60 HC20/1.0 M22 15,000 4.1 4.4
BT50-GSK20-165 4.0~20.0 135 48 - 92 92 60 HC20/1.0 M22 15,000 4.4 4.8
BT50-GSK25-105 16.0~25.0 165 48 - 122 122 60 HC20/1.0 M22 15,000 4.9 5.1
BT50-GSK25-135 16.0~25.0 105 55 55 62 62 63.5 HC25/1.0 M28 15,000 4.2 4.5
BT50-GSK25-165 16.0~25.0 135 55 55 92 92 63.5 HC25/1.0 M28 15,000 4.6 5.0
165 55 55 122 122 63.5 HC25/1.0 M28 15,000 5.1 5.5
cBN/PCD
Other
DINOX NC TOTAL TOOLING SYSTEM 82
