P. 151

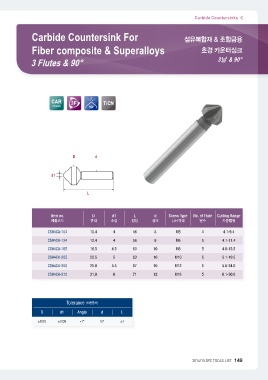

Carbide Countersink For Carbide Countersinks
Fiber composite & Superalloys
섬유복합재 & 초합금용
3 Flutes & 90° 초경 카운터싱크
3날 & 90°
CAR 3F TiCN
Ultrafine 90°
Item no. D d1 L d Screw Type No. of Flute Cutting Range
제품코드 규격 소경 전장 샹크 나사규격 날수 가공범위
CS04CA-104 10.4 4 46 8 M5 4 4.1-9.4
CS04CA-124 M6 5 4.1-11.4
CS04CA-165 12.4 4 56 8 M8 5 4.6-15.5
CS04CA-205 M10 5 5.1-19.5
CS04CA-250 16.5 4.5 60 10 M12 5 5.6-24.0
CS04CA-310 M16 5 6.1-30.0
20.5 5 63 10
25.0 5.5 67 10
31.0 6 71 12
Tolerance (허용공차)
D d1 Angle d L
±0.05 ±0.05 -1° h7 ±1
2014/15 DYC TOOLS LIST 149
