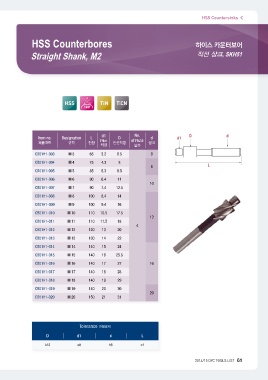

HSS Counterbores HSS Countersinks

Straight Shank, M2 하이스 카운터보어
직선 샹크, SKH51

HSS TiN TiCN

180°

Item no. Designation L d1 D No. d
of Flute
제품코드 규격 전장 Pilot 인선직경 샹크
직경 날수
CB01H1-003 M3
CB01H1-004 M4 65 3.2 6.5 6
CB01H1-005 M5
CB01H1-006 M6 75 4.3 8 8
CB01H1-007 M7 85 5.3 9.5
CB01H1-008 M8
CB01H1-009 M9 90 6.4 11 10
CB01H1-010 M 10 90 7.4 12.5
CB01H1-011 M 11
CB01H1-012 M 12 100 8.4 14
CB01H1-013 M 13
CB01H1-014 M 14 100 9.4 16
CB01H1-015 M 15
CB01H1-016 M 16 110 10.5 17.5 12
CB01H1-017 M 17 110 11.5 18 4
CB01H1-018 M 18 120 13 20
CB01H1-019 M 19
CB01H1-020 M 20 130 14 22

140 15 24

140 16 25.5

140 17 27 16

140 18 28

140 19 29

140 20 30 20
150 21 31

Tolerance (허용공차)

D d1 d L

k12 e8 h8 ±1

2014/15 DYC TOOLS LIST 61
