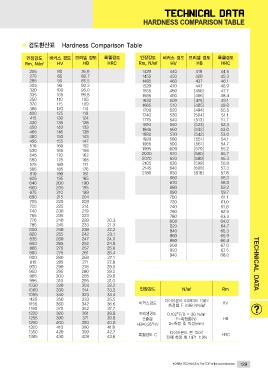

HARDNESS COMPARISON TABLE
● 경도환산표 Hardness Comparison Table
인장강도 비커스 경도 브리넬 경도 록웰경도 인장강도 비커스 경도 브리넬 경도 록웰경도
Rm, N/㎟ HV HB HRC Rm, N/㎟ HV HB HRC
80 76.0 44.5
255 85 80.7 20.3 1420 440 418 45.3
270 90 85.5 21.3 1455 450 428 46.1
285 95 90.2 22.2 1485 460 437 46.9
305 100 95.0 23.1 1520 470 447 47.7
320 105 99.8 24.0 1555 480 [456] 48.4
335 110 105 24.8 1595 490 [466] 49.1
350 115 109 25.6 1630 500 [475] 49.8
370 120 114 26.4 1665 510 [485] 50.5
385 125 119 27.1 1700 520 [494] 51.1
400 130 124 27.8 1740 530 [504] 51.7
415 135 128 28.5 1775 540 [513] 52.3
430 140 133 29.2 1810 550 [523] 53.0
450 145 138 29.8 1845 560 [532] 53.6
465 150 143 31.0 1880 570 [542] 54.1
480 155 147 32.2 1920 580 [551] 54.7
495 160 152 33.3 1955 590 [561] 55.2
510 165 156 34.4 1995 600 [570] 55.7
530 170 162 35.5 2030 610 [580] 56.3
545 175 166 36.6 2070 620 [589] 56.8
560 180 171 37.7 2105 630 [599] 57.3
575 185 176 38.8 2145 640 [608] 57.8
595 190 181 39.8 2180 650 [618] 58.3
610 195 185 40.8 660 58.8
625 200 190 41.8 670 59.2 TECHNICAL DATA
640 205 195 42.7 680 59.7
660 210 199 43.6 690 61.1
675 215 204 700 61.0
690 220 209 720 61.8
705 225 214 740 62.5
720 230 219 760 63.3
740 235 223 780 64.0
755 240 228 800 64.7
770 245 233 820 65.3
785 250 238 840 65.9
800 255 242 860 66.4
820 260 247 880 67.0
835 265 252 900 67.5
850 270 257 920 68.0
865 275 261 940
880 280 266
900 285 271 인장강도 N/㎟ Rm
915 290 276 HV
930 295 280 비커스경도 다이아몬드 피라미드 136º HB
950 300 285 측정힘 F ≥98 NN/㎟ HRC
965 310 295 브리넬경도 0,102*F/D = 30 N/㎟
995 320 304 산출값: F=측정힘(N)
1030 330 314 D=측정 추 직경(mm)
1060 340 323 HB=0,95*HV 다이아몬드 콘 120º
1095 350 333 전체 측정 힘 1471 ±9N
1125 360 342 록웰경도 C
1155 370 352
1190 380 361
1220 390 371
1255 400 380
1290 410 390
1320 420 399
1350 430 409
1385
