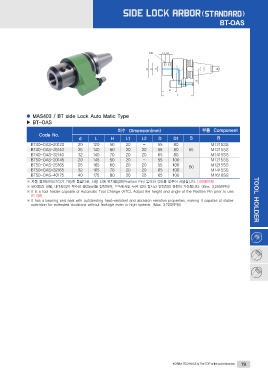

Page 81 - koreatechnics

BT-OAS

● MAS403 / BT side Lock Auto Matic Type
▶ BT-OAS

Code No. 치수 Dimension(mm) 부품 Component

d L H L1 L2 D D1 S B

BT40-OAS-20120 20 120 50 20 - 55 80 M1215SS
BT40-OAS-25140 25 140 60 20 20 55 80 65 M1215SS
BT40-OAS-32140 32 140 70 20 20 65 80 M1415SS
BT50-OAS-20145 20 145 50 20 - 55 100 M1215SS
BT50-OAS-25165 25 165 60 20 20 55 100 M1215SS
BT50-OAS-32165 32 165 70 20 20 65 100 80 M1415SS
BT50-OAS-40175 M1616SS
40 175 80 20 25 65 100 TOOL HOLDER

※ 자동 툴체인지(ATC)가 가능한 툴홀더로, 사용 전에 위치결정핀(Position Pin) 높이와 각도를 맞추어 사용합니다. (139페이지)
※ 베어링과 내열, 내마모성이 우수한 씰(Seal)을 장착하여, 고속에서도 누유 없이 장시간 안정적인 운전이 가능합니다. (Max. 3,200RPM)
※ It is a tool holder capable of Automatic Tool Change (ATC). Adjust the height and angle of the Position Pin prior to use.

(P.139)
※ It has a bearing and seal with outstanding heat-resistant and abrasion resistive properties, making it capable of stable

operation for extended durations without leakage even in high speeds. (Max. 3,200RPM)

KOREA TECHNICS is The TOP of the world technics 79
