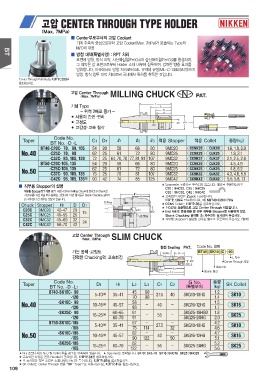

Page 110 - nikken

(Max. 7MPa)

▒ Center부로부터의 고압 Coolant
기계 주축의 중심으로부터 고압 Coolant(Max. 7MPa)가 분출되는 Type의

M/C에 대응

Center Through Pull Stud는 ▒ 방청 대책(특별사양) : RPT 처리
참조하십시오. 표면에 방청, 방식 피막, 사산화삼철(Fe3O4)과 삼산화이철(Fe2O3)를 형성하며,

그 피막은 강 표면으로부터 Holder 소재 내부에 침투하여, 강력한 방충 효과를

발휘합니다. 미국에서도 방청 처리로써 MIL 규격에 규정(MIL-C-13924)시켰으며
방청, 방식 침투 피막 처리로써 국내에서 특허를 취득한 것입니다.

P.258을

고압 Center Through PAT.

MILLING CHUCK(Max. 7MPa)

기념 Type
- 위력 2배로 증가 -

● 사용이 간편·편리

● 고정도

● 고강성·고속 절삭

Taper Code No. C1 D1 ℓ1 ℓ2 ℓ3 적용 Stopper 적용 Collet 중량(kg)
BT No. -D -L 54
No.40 BT40-C20C- 70, 90, 105 62 20 58 66 80 9MC20 CCNK20 OJK20 1.6, 1.8, 2.0
-C25C- 70, 90 72 25 61 72 80 9MC25 CCNK25 OJK25 1.8, 2.1
No.50 -C32C- 85, 105, 120 54 25 64, 70, 70 77, 81, 81 107 9MC32 CCNK32 OJK32
BT50-C20C-105, 135 62 20 58 66 80 9MC20 CCNK20 OJK20 2.1, 2.5, 2.8
-C25C-105, 135 75 25 61 72 80 9MC25 CCNK25 OJK25 4.5, 4.9
-C32C- 90, 105, 135 90 25 70 81 107 9MC32 CCNK32 OJK32 4.8, 5.2
-C42C- 95, 105, 135※ 42 74 85 125 9MC42 CCNK42 OJK42
4.3, 4.6, 5.5
5.5, 5.8, 7.1

▒ 직부용 Stopper의 설명 ★ Spanner는 표준으로 부속되지 않습니다. 별도로 주문하십시오.

직부용 Stopper란? 예를 들면, 내경 32mm Milling Chuck에 절삭공구 Shank경 C20 : 9HC20, C25 : 9HC25
32mm를 직접 끼울 때 사용하는 것입니다. 다만 절삭공구 Shank Chucking 길이가
C32 : 9HC32, C42 : 9HC42
ℓ1 치수보다 긴 경우는 필요치 않습니다. ★ 고속회전 사양은 2Lock Type입니다.
P.139를 참조하십시오. 예) NBT40-C20C-70G
Chuck Stopper H1 D D1 ★ CCNK Collet는 P.36을 참조하십시오.
C20C 9MC20 42~47 20 ★ ※C42는 표준형으로 고압 Center Through 대응입니다.
C25C 9MC25 46~55 25 15
★ End Mill로 중절삭을 할 경우 직부용 Stopper를 사용하지 말고
C32C 9MC32 45~60 32 24
C42C 9MC42 50~70 42 Shank Chucking 길이를 ℓ1 치수보다 길게하여 주십시오.

★ 직부형 Stopper가 필요할 경우는 별도로 주문하여 주십시오. (별매)

SLIM CHUCK고압 Center Through Code No. 설명
(Max. 7MPa) BT40 SK10 C 90

가는 몸체·고정도 L 치수
강력한 Chucking력·고속회전 Center Through 약호

Style No.
Shank 형상

Taper Code No. D1 H1 L2 L3 C1 C2 G No. 중량 SK Collet
BT No. -D -L1 (특별부속) (kg)
No.40 BT40-SK10C- 90
5~10※ 35~41 45 60 27.5 40 SKG10-10HG 1.2 SK10
No.50 -120 70 90 1.4
-SK16C- 90 58 1.5
10~16※ 45~57 88 - 40 - SKG16-12HG 1.7 SK16
-120
-SK25C- 90 16~25※ 60~65 61 - 55 - SKG25-18HGD 1.8 SK25
60~70 91 SKG25-24HG 2.0
-120 57 4.2
BT50-SK10C-105 5~10※ 35~41 75 - 27.5 - SKG10-10HG 4.6 SK10
114 32
-165 62 - 4.7
-SK16C-105 10~16※ 45~57 90 122 40 - SKG16-12HG 5.1 SK16
50
-165 62 5.2
-SK25C-105 16~25※ 60~70 122 - 55 - SKG25-24HG 5.6 SK25

-165

★ Nut 조절나사(G No.) 및 Collet 추출 공구는 부속되어 있습니다. ★ Spanner는 별매입니다. SK10 : SKL-10 SK16 : 9HC16 SK25 : 9HC25

★ 고속회전 사양은 전용 Handle이 필요합니다. P.34를 참조하십시오.
★ ※ 표시보다 작은 소경은 조절나사(G No.)가 특수합니다. P.46을 참조하십시오.
★ SK Collet는 Center Through 전용 “OH” Type으로 사용하십시오. P.41을 참조하십시오.

109
