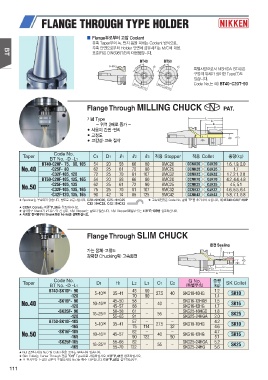

▒ Flange부로부터 고압 Coolant
주축 Taper부의 녹, 먼지 등을 피하는 Coolant 방식으로,
주축 단면으로부터 Holder 단면에 급유시키는 M/C에 대응.
표준(F)은 DIN69871/B의 대응품입니다.

특별사양으로서 NISHIDA BT40은
구멍의 위치가 상이한 Type(T)도
있습니다.
Code No.는 예) BT40-C20T-90

Flange Through MILLING CHUCK PAT.

기념 Type
- 위력 2배로 증가 -

● 사용이 간편·편리
● 고정도
● 고강성·고속 절삭

Taper Code No. C1 D1 ℓ1 ℓ2 ℓ3 적용 Stopper 적용 Collet 중량(kg)
BT No. -D -L1 1.6, 1.9, 2.0
BT40-C20F- 75, 90, 105 54 20 58 66 80 9MC20
No.40 -C25F- 80 62 25 61 70 80 9MC25 CCNK20 OJK20 1.7
CCNK25 OJK25 1.7, 2.1, 2.8
4.2, 4.4, 4.8
-C32F-105, 120 72 25 70 81 107 9MC32 CCNK32 OJK32
4.5, 5.1
BT50-C20F-105, 135, 165 54 20 58 66 80 9MC20 CCNK20 OJK20 4.6, 5.5, 6.4
5.8, 7.1, 6.8
No.50 -C25F-105, 135 62 25 61 72 80 9MC25 CCNK25 OJK25
-C32F-105, 135, 165 75 25 70 81 107 9MC32 CCNK32 OJK32
-C42F-120, 135, 165 90 42 74 85 125
9MC42 CCNK42 OJK42

★ Spanner는 부속되지 않습니다. 별도로 주문하십시오. C20 : 9HC20, C25 : 9HC25 ★ 고속회전용은 Code No. 끝에 “P”를 추가하여 주십시오. 예) BT40-C20F-90P
C32 : 9HC32, C42 : 9HC42 P.109를 참조하십시오.

★ CCNK Collet는 P.36을 참조하십시오.
★ 절삭공구 Shank가ℓ치수보다 긴 경우, 직부 Stopper는 필요치 않습니다. 직부 Stopper(특별부속)는

★ 사용할 절삭공구의 Shank경은 h6-h8을 선택하십시오.

Flange Through SLIM CHUCK

가는 몸체·고정도
강력한 Chucking력·고속회전

Taper Code No. D1 H1 L2 L3 C1 C2 G No. 중량 SK Collet
BT No. -D -L1 (특별부속) (kg)
No.40 BT40-SK10F- 90
5~10※ 35~41 45 60 27.5 40 SKG10-10HG 1.2 SK10
No.50 -120 70 90 1.4
-SK16F- 90 45~50 58 SKG16-12HGB 1.5
10~16※ 45~57 88 - 40 - SKG16-12HG 1.7 SK16
-120
-SK25F- 90 16~25※ 50~58 61 - 55 - SKG25-18HGC 1.8 SK25
55~65 91 SKG25-24HGA 2.0
-120 57 4.2
BT50-SK10F-105 5~10※ 35~41 75 - 27.5 - SKG10-10HG 4.6 SK10
114 32
-165 62 - 4.7
-SK16F-105 10~16※ 45~57 90 122 40 - SKG16-12HG 5.1 SK16
50
-165 55~65 62 SKG25-24HGA 5.2
-SK25F-105 16~25※ 55~70 122 - 55 - SKG25-24HG 5.6 SK25

-165

★ Nut 조절나사(G No.) 및 Collet 추출 공구는 부속되어 있습니다.
★ Slim Collet는 Center Through 전용 “OH” Type으로 사용하십시오. P.41을 참조하십시오.
★ ※ 표시보다 소경인 경우의 조절나사(G No.)는 특수 치수입니다. P.46을 참조하십시오.
