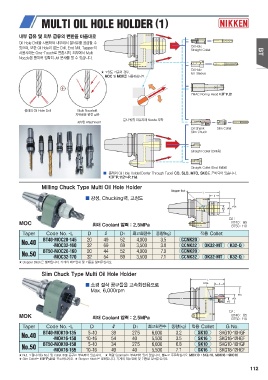

Page 113 - nikken

내부 급유 및 외부 급유의 변환을 마음대로 Oil Hole
Straight Collet
Oil Hole Drill을 사용하여 내부에서 절삭유를 공급할 수
있으며, 또한 Oil Hole이 없는 Drill, End Mill, Tapper의 Oil Hole
사용시에는 One-Touch로 변환시켜, 외부에서 Multi MT Sleeve
Nozzle을 통하여 정확히 Jet 분사를 할 수 있습니다.
ZMAC Boring Head P.81
★ 고정도 가공의 경우,
MOC 및 MOK를 사용하십시오.

종래의 Oil Hole Drill Multi Nozzle로
자유로운 완전 급유
분사 방향 자유자재 Nozzle 부착
풍부한 Attachment

Oil Shank Slim Collet
Slim Chuck

Straight Collet (Drill용)

Straight Collet (End Mill용)
▒ 종래의 Oil Hole Holder(Center Through Type) CO, SLO, MTO, SKO도 준비되어 있습니다.
P.112~P.114

Milling Chuck Type Multi Oil Hole Holder
▒ 강성, Chucking력, 고정도

MOC 최대 Coolant 압력 : 2.5MPa D2 :
BT40 : 85
Taper Code No. -L D ℓ D1 최고회전수 중량(kg) 적용 Collet BT50 : 110

No.40 BT40-MOC20-145 20 49 52 4,000 3.5 CCNK20 K32-Q
-MOC32-160 32 69 69 3,500 3.8 CCNK32 OK32-MT K32-Q
BT50-MOC20-160 20 44 52 4,000 7.0 CCNK20
No.50 -MOC32-170 32 54 69 3,500 7.1 CCNK32 OK32-MT

★ Stopper Block은 별매입니다. 기계의 제조업체 및 기종을 알려주십시오.

Slim Chuck Type Multi Oil Hole Holder

▒ 소경 절삭 공구들을 고속회전용으로
Max. 6,000rpm

MOK 최대 Coolant 압력 : 2.5MPa D2 :
BT40 : 85
BT50 : 110

Taper Code No. -L D ℓ D1 최고회전수 중량(kg) 적용 Collet G No.

No.40 BT40-MOK10-135 5~10 39 27.5 6,000 3.2 SK10 SKG10-10HGF
No.50 -MOK16-150 10~16 54 40 5,500 3.5 SK16 SKG16-12HGF
5~10 34 27.5 6,000 6.8 SK10 SKG10-10HGF
BT50-MOK10-150 10~16 49 40 5,500 7.1 SK16 SKG16-12HGF
-MOK16-165

★ Nut, 조절나사(G No.) 및 Collet 추출 공구는 부속되어 있습니다. ★ 체결 Spanner는 부속되어 있지 않습니다. 별도로 주문하십시오. MOK10 : SKL-10, MOK16 : 9HC16
★ Slim Collet는 P.41을 참조하십시오. ★ Stopper Block은 별매입니다. 기계의 제조업체 및 기종을 알려주십시오.

112
