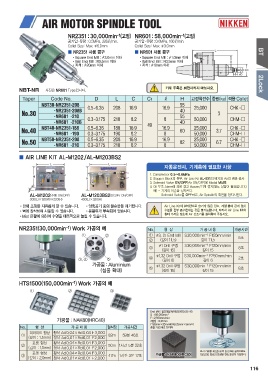

NR2351 : 30,000min-1(고정) NR601 : 58,000min-1(고정)

공기압·유량 : 0.5MPa, 226ℓ/min. 공기압·유량 : 0.6MPa, 160ℓ/min.
Collet Size : Max. 6.0mm Collet Size : Max. 3.0mm

▒ NR2351 사용 공구 ▒ NR601 사용 공구

•Square End Mill : 3.0mm 이하 •Square End Mill : 1.0mm 이하
•Ball End Mill : R0.5mm 이하 •Ball End Mill : R0.5mm 이하
•지석 : 20mm 이하 •지석 : 10mm 이하

NBT-NR 사진은 NR601 Type입니다. 기계 주축은 회전시키지 마십시오.

Taper Code No. D LC C1 ℓ H 고정회전수 중량(kg) 적용 Collet

No.30 NBT30-NR2351-208 0.5~6.35 208 16.9 16.9 55 25,000 CHK -
-NR2351-208B 0.3~3.175 210 8.2 40 3
-NR601 -210 49 8 55 50,000
-NR601 -210B 16.9 40 25,000 CHM-
8 60 50,000
No.40 NBT40-NR2351-188 0.5~6.35 188 16.9 3.7 CHK -
-NR601 -190 0.3~3.175 190 8.2 CHM-
NBT50-NR2351-208 0.5~6.35 208 16.9 16.9 25,000 CHK -
No.50 -NR601 -210 0.3~3.175 210 8.2 8 82 50,000 6.7 CHM-

▒ AIR LINE KIT AL-M1202 /AL-M1203BS2

AL-M1202(수동 ON/OFF) AL-M1203BS2(DC24V ON/OFF) 자동운전시, 기계측에 필요한 사항

300(L)×120(W)×220(H) 490(L)×320(H) 1. Compressor 0.5~0.6MPa
2. Stopper Block의 취부, Air Line Kit AL-951의 배치와 Air의 배관 공사
•압력 조정을 자유롭게 할 수 있습니다. •압축공기 중의 불순물을 제거합니다. 3. Solenoid Valve ON/OFF(Air ON/OFF)용 Modal M신호
•벽에 장착하여 사용할 수 있습니다. •윤활유가 부속되어 있습니다. 4. Oil 부족 Alarm에 의한 경고 Buzzer/기계 정지(별도 상담이 필요합니다.)
•Mist 윤활에 의하여 수명을 대폭적으로 늘릴 수 있습니다.
예) - 기계의 이송을 정지한다.
- Solenoid Valve를 OFF하고, Air Spindle의 회전을 정지시킨다.

Air Line Kit의 휠터만으로 습기가 많은 장소, 계절 등에 관계 없이
수분을 전부 흡수한다는 것은 불가능합니다. 따라서 Air Line Kit의
휠터 가까운 장소에 Air 건조기를 설치하여 주십시오.

NR2351(30,000min-1) Work 가공의 예 No. 형 상 가공내용 가공시간

①② ① 3, 2t End Mill S30,000min-1 F150mm/min 5초

② (깊이 1 1.5) 깊이 1 1.5

③ 1 Drill 구멍 S30,000min-1 F120mm/min 8초
(깊이 15) 깊이 15

③, ④ ⑤ ④ 1.32 Drill 구멍 S30,000min-1 F250mm/min 2초

가공물 : Aluminium (깊이 6) 깊이 6

(실물 확대) ⑤ 1.32 Drill 구멍 S30,000min-1 F120mm/min 8초

(깊이 15) 깊이 15

HTS1500(150,000min-1) Work 가공의 예

①② ③

가공물 : NAK80(HRC40) End Mill : 일진정밀 MRB230(R0.25×6)
S : 150,000min-1
No. 형 상 가공내용 절삭장 가공시간 F : 2,500mm/min
Z절입 : 0.01mm
① 피라미드 형상 황삭 Ad0.04×Rd0.04 F3,000 82m 59분 46초 20mm×20mm에 R0.25mm×5mm의
(깊이 : 1.5mm) 정삭 Ad0.0 1×Rd0.0 1 F 2,000 홈을 가로/세로 19개씩

② 포켓 형상 황삭 Ad0.04×Rd0.04 F3,000 50m 1시간 5분 22초 조각 가공용 0.2mm의 End Mill 절삭으로도
(깊이 : 1.0mm) 정삭 Ad0.0 1×Rd0.0 1 F 2,000 150,000 회전의 안정된 연속 운전이 가능하다.

③ 포켓 형상 황삭 Ad0.04×Rd0.04 F3,000 47m 1시간 3분 17초 116
(깊이 : 2.0mm) 정삭 Ad0.0 1×Rd0.0 1 F 2,000
