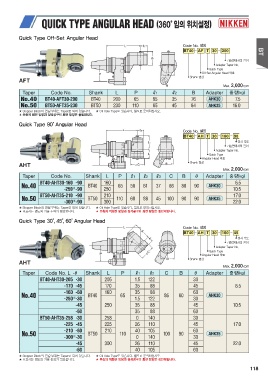

P. 119
Quick Type Off-Set Angular Head
Code No. 설명
BT40 AF T 30 200
AFT 기준면에서의 길이
Adapter Taper No.
Quick Type
Off-Set Angular Head 약호
Shank 형상
Max. 2,000 rpm
Taper Code No. Shank L P ℓ1 ℓ2 B Adapter 중 량(kg)
No.40 BT40-AFT30-200 BT40 200 65 85 35 76 AHK30 7.5
No.50 BT50-AFT35-230 BT50 230 110 85 45
84 AHK35 16.0
★ Stopper Block의 연결 부위는 Taper로 되어 있습니다. ★ Oil Hole Type도 있습니다. 별도로 문의하십시오.
★ 주축의 회전 방향과 절삭공구의 회전 방향은 동일합니다.
Quick Type 90° Angular Head
Code No. 설명
BT40 AH T 30 160 90
AHT 경사 각도
기준면에서의 길이
Adapter Taper No.
Quick Type
Angular Head 약호
Shank 형상
Max. 2,000 rpm
Taper Code No. Shank L P ℓ1 ℓ2 ℓ3 C B θ Adapter 중 량(kg)
No.40 BT40-AHT30-160 -90 BT40 160 65 58 61 37 86 80 90 AHK30 6.5
-250※-90 250 10.5
No.50 BT50-AHT35-210 -90 BT50 210 110 60 88 45 100 90 90 AHK35 17.0
-300※-90 300 22.0
★ Stopper Block의 연결 부위는 Taper로 되어 있습니다. ★ Oil Hole Type도 있습니다. 별도로 문의하십시오.
★ ※표시는 별도의 기술 논의가 필요합니다. ★ 주축의 역회전 방향과 절삭공구의 회전 방향은 정반대입니다.
Quick Type 30°, 45°, 60° Angular Head
Code No. 설명
BT40 AH T 30 160 45
AHT 경사 각도
기준면에서의 길이
Adapter Taper No.
Quick Type
Angular Head 약호
Shank 형상
Max. 2,000 rpm
Taper Code No. L -θ Shank L P ℓ1 ℓ2 C B θ Adapter 중 량(kg)
BT40-AHT30-205 -30 205 1.5 122 30
-170 -45 170 35 88 45 6.5
No.40 -160 -60 BT40 160 65 35 88 86 80 60 AHK30
-250※-30 1.5 122 30
-45 250 35 88 45 10.5
-60 35 88 60
BT50-AHT35-258 -30 258 0 140 30
-225 -45 225 26 110 45 17.0
No.50 -210 -60 BT50 210 110 40 105 100 90 60 AHK35
-300※-30 0 140 30
-45 300 26 110 45 22.0
-60 40 105 60
★ Stopper Block의 연결 부위는 Taper로 되어 있습니다. ★ Oil Hole Type도 있습니다. 별도로 문의하십시오.
★ ※표시는 별도의 기술 논의가 필요합니다. ★ 주축의 역회전 방향과 절삭공구의 회전 방향은 정반대입니다.
