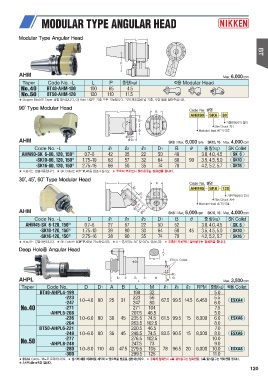

Modular Type Angular Head

AHM Max. 6,000 rpm

Taper Code No. -L L P 중량(kg) 적용 Modular Head
BT40-AHM-100 100 65 4.5
No.40 BT50-AHM-120 120 110 11.5
No.50

★ Stopper Block은 Taper 결합 방식입니다. Oil Hole 사양도 기종 모두 가능합니다. 기계 제조업체 및 기종, 사양 등을 알려주십시오.

90° Type Modular Head Code No. 설명
AHM90 SK6 80

기준면에서의 길이
Slim Chuck 치수
Modular Head 90°의 약호

AHM SK6 : Max. 6,000 rpm SK10, 16 : Max. 4,000 rpm

Code No. -L D ℓ1 ℓ2 ℓ3 D1 B θ 중 량(kg) SK Collet
AHM90-SK 6-80, 120, 150※ 0.7~6 42 35 22 50 48 3.0, 4.0, 4.5 SK 6
1.75~10 63 57 32 64 60 90 3.5, 4.5, 5.0 SK10
-SK10-80, 120, 150※ 2.75~16 66 58 35 74 70 4.2, 5.2, 5.7 SK16
-SK16-80, 120, 150※
P.41을 참조하십시오. ★ 주축의 역회전시 절삭공구는 정회전을 합니다.
★ ※표시는 경절삭용입니다. ★ SK Collet는

30°, 45°, 60° Type Modular Head Code No. 설명
AHM45 SK6 120

기준면에서의 길이
Slim Chuck 치수
Modular Head 45°의 약호

AHM SK6 : Max. 6,000 rpm SK10, 16 : Max. 4,000 rpm

Code No. -L D ℓ1 ℓ2 ℓ3 D1 B θ 중 량(kg) SK Collet
AHM45-SK 6-120, 150※ 0.7~6 27 67 22 50 52 3.0, 4.0, 4.5 SK 6
1.75~10 39 80 30 64 60 45 3.5, 4.5, 5.0 SK10
-SK10-120, 150※ 2.75~16 38 90 35 74 70 4.2, 5.2, 5.7 SK16
-SK16-120, 150※
P.41을 참조하십시오. ★ θ = 경사각도 30° 및 60°도 있습니다. ★ 주축의 역회전시 절삭공구는 정회전을 합니다.
★ ※표시는 경절삭용입니다. ★ SK Collet는

Deep Hole용 Angular Head

AHPL Max. 3,500 rpm

Taper Code No. D D1 A B L M ℓ1 ℓ2 ℓ3 RPM 중량(kg) 적용 Collet
BT40-AHPL4-199 199 32 5.0
-223 223 56 5.5
-247 1.0~4.0 80 25 31 247 80 67.5 99.5 14.5 6,450 6.0 ESXA4

No.40 -271 271 104 7.5
-AHPL6-208 207.5 46.5 5.0
-236 1.0~6.0 80 36 45 235.5 74.5 61.5 99.5 15 8,000 6.0 ESXA6
-264 263.5 102.5 8.0
BT50-AHPL6-221 220.5 46.5 7.0
-249 1.0~6.0 80 36 45 248.5 74.5 83.5 90.5 15 8,000 8.0 ESXA6
-277 276.5 102.5 10.0
No.50 -AHPL8-248 247.5 73 9.0

-280 1.0~8.0 110 43 47.5 279.5 105 78 96.5 20 6,000 10.0 ESXA8
-300 299.5 125 11.0

★ ESXA Collet는 별도로 문의하십시오. ★ 상기의 제품 이외에도 제작하고 있으므로 별도로 상담하십시오. ★ 주축의 정회전시 a측 절삭공구는 정회전을, b측 절삭공구는 역회전을 합니다.
★ AHPL4는 a측만 입니다.

120
