P. 122

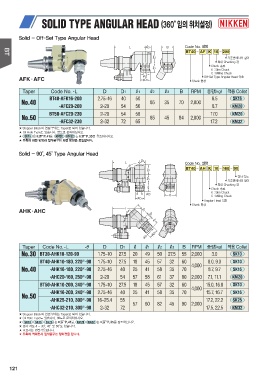

Solid - Off-Set Type Angular Head
AFK·AFC Code No. 설명
BT40 AF K 16 200
기준면에서의 길이
최대 Chucking 경
Chuck 종류
K : Slim Chuck
C : Milling Chuck
Off-Set Type Angular Head 약호
Shank 형상
Taper Code No. -L D D1 ℓ1 ℓ2 ℓ3 B RPM 중량(kg) 적용 Collet
BT40-AFK16-200
No.40 2.75~16 40 50 85 35 70 2,000 8.5 SK16
-AFC20-200 2~20 54 56 8.7 KM20
No.50 BT50-AFC20-230 2~20 54 58 85 45 84 2,000 17.0 KM20
-AFC32-230 2~32 72 65 17.2 KM32
★ Stopper Block의 연결 부위는 Taper로 되어 있습니다.
★ Oil Hole Type도 있습니다. 별도로 문의하십시오.
★ SK16 은 P.41을, KM20 KM32 는 P.35를 참조하십시오.
★ 주축의 회전 방향과 절삭공구의 회전 방향은 동일합니다.
Solid - 90°, 45° Type Angular Head Code No. 설명
AHK·AHC BT40 AH K 10 160 90
경사 각도
기준면에서의 길이
최대 Chucking 경
Chuck 종류
K : Slim Chuck
C : Milling Chuck
Angular Head 약호
Shank 형상
Taper Code No. -L -θ D D1 ℓ ℓ1 ℓ2 ℓ3 B RPM 중량(kg) 적용 Collet
No.30 BT30-AHK10-120-90
1.75~10 27.5 20 49 50 27.5 55 2,000 3.0 SK10
BT40-AHK10-180, 220※-90 1.75~10 27.5 18 45 57 32 60 4,000 8.0, 9.0 SK10
40 25 41 58 35 70 8.7, 9.7 SK16
No.40 -AHK16-180, 220※-90 2.75~16
-AHC20-160, 250※-90 2~20 54 57 58 61 37 80 2,000 7.1, 11.1 KM20
BT50-AHK10-200, 240※-90 1.75~10 27.5 18 45 57 32 60 4,000 15.0, 16.0 SK10
2.75~16 41 58 35 70 15.7, 16.7 SK16
No.50 -AHK16-200, 240※-90 16~25.4 40 25 SK25
-AHK25-210, 300※-90 60 82 45 KM32
2~32 55 57 90 2,000 17.2, 22.2
-AHC32-210, 300※-90 72 17.5, 22.5
★ Stopper Block의 연결 부위는 Taper로 되어 있습니다.
★ Oil Hole Type도 있습니다. 별도로 문의하십시오.
★ SK10 SK16 SK25 는 P.41을, KM20 KM32 는 P.35를 참조하십시오.
★ 경사 각도 θ = 30°, 45° 및 60°도 있습니다.
★ ※표시는 경절삭용입니다.
★ 주축의 역회전시 절삭공구는 정회전을 합니다.
