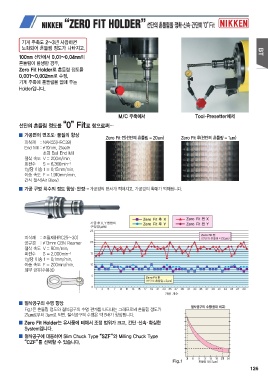

Page 127 - nikken

기계 주축도 2~3년 사용하면
노화되어 흔들림 정도가 나빠지고,

100mm 선단에서 0.01~0.04mm의
흔들림이 발생한 경우,
Zero Fit Holder로 흔들림 정도를
0.001~0.002mm로 수정,
기계 주축에 흔들림을 없애 주는
Holder입니다.

M/C 주축에서 Tool-Presetter에서

선단의 흔들림 정도를 “0” Fit로 함으로써…

▒ 가공면의 면조도·품질의 향상 Zero Fit 전(선단의 흔들림 = 20㎛) Zero Fit 후(선단의 흔들림 = 1㎛)

피삭재 : NAK55(HRC39)
End Mill : 10mm, 2teeth

초경 Ball End Mill
절삭 속도 V = 200m/min.
회전수 S = 6,366min-1
1날당 이송 f = 0.15mm/min.
이송 속도 F = 1,910mm/min.
건식 절삭(Air Blow)

▒ 가공 구멍 치수의 정도 향상·안정…가공경의 편차가 적어지고, 가공경의 확대가 억제됩니다.

피삭재 : 조질재(HRC25~30)
공구경 : 13mm CBN Reamer
절삭 속도 V = 80m/min.
회전수 S = 2,000min-1
1날당 이송 f = 0.1mm/min.
이송 속도 F = 200mm/min.
외부 급유(수용성)

▒ 절삭공구의 수명 향상
Fig.1은 흔들림 정도와 절삭공구의 수명 관계를 나타내는 그래프로써 흔들림 정도가
21㎛로부터 3㎛로 되면, 절삭공구의 수명은 약 5배가 향상됩니다.

▒ Zero Fit Holder는 유사품에 비해서 조정 범위가 크고, 간단·신속·확실한
System입니다.

▒ 절삭공구에 대응하여 Slim Chuck Type “SZF”와 Milling Chuck Type
“CZF”를 선택할 수 있습니다.
