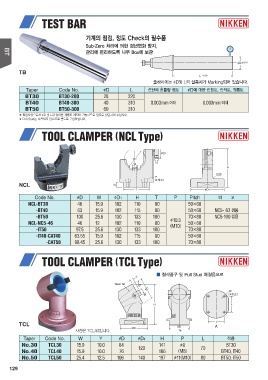

기계의 점검, 정도 Check의 필수품

Sub-Zero 처리에 의한 경년변화 방지,
관리에 편리하도록 나무 Box에 보관

TB

출하시에는 D와 L의 실측치가 Marking되어 있습니다.

Taper Code No. DL 선단의 흔들림 정도 D에 대한 진원도, 진직도, 원통도

BT30 BT30-200 28 220 0.003mm 이내 0.003mm 이내
BT40 BT40-300 40 310
BT50 BT50-300 60 310

★ 특별사양으로서 D 및 L과 상이한 제품도 제작이 가능하므로 별도로 상담하여 주십시오.
★ Pull Stud는 부착되지 않으므로 별도로 구입하십시오.

NCL D W D1 H T P Pitch 비고

Code No. 46 15.9 102 110 80 50×60 NC5- 63 겸용
NCL-BT30 NC5-100 겸용
63 15.9 102 115 80 50×60
-BT40
-BT50 100 25.6 130 133 100 10.3 70×80
NCL-NC5-46 46 12 102 110 80 (M10) 50×60
-IT50 97.5 25.6 130 133 100 70×80
-IT40-CAT40
63.55 15.9 102 115 80 50×60
-CAT50
98.45 25.6 130 133 100 70×80

▒ 절삭공구 및 Pull Stud 체결용으로

TCL

사진은 TCL40입니다.

Taper Code No. W Y D D1 H P L 적용

No.30 TCL30 15.9 10.0 64 120 141 9 70 BT30
No.40 TCL40 15.9 10.0 76 166 (M8) BT40, IT40
BT50, IT50
No.50 TCL50 25.4 12.5 106 140 197 11(M10) 80
