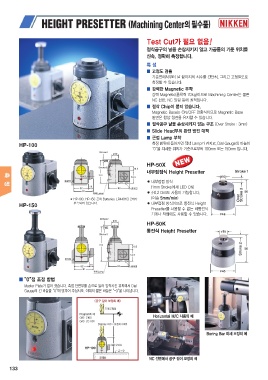

HP-100 Test Cut가 필요 없음!
HP-150
절삭공구의 날을 손상시키지 않고 가공물의 기준 위치를
신속, 정확히 측정합니다.

특성
▒ 고정도 검출

기준면에서부터 날 끝까지의 치수를 간단히, 그리고 고정밀도로
측정할 수 있습니다.

▒ 강력한 Magnetic 부착
강력 Magnetic(흡착력 70kg)이므로 Machining Center는 물론
NC 선반, NC 밀링 등에 최적입니다.

▒ 절삭 Chip이 붙지 않습니다.
Magnetic Base는 ON/OFF 전환식이므로 Magnetic Base

밑면은 항상 청결을 유지할 수 있습니다.

▒ 절삭공구 날을 손상시키지 않는 구조 (Over Stroke : 3mm)

▒ Slide Head부의 완전 방진 대책
▒ 근접 Lamp 부착
측정 범위에 들어가면 적색 Lamp가 켜지고, Dial Gauge의 바늘이
“0”을 지시한 위치가 기준으로부터 100mm 또는 150mm 입니다.

★ HP-100, HP-150 공히 Batteries LR44(HC) 2개가 HP-50X
부속되어 있습니다. 내부접점식 Height Presetter

● 내부접점 방식
(1mm Stroke에서 LED ON)
● 0.2 Drill도 사용이 가능합니다.
(이송 5mm/min)
● 내부접점 방식이므로 통전식 Height
Presetter를 사용할 수 없는 비통전식
기계나 작업에도 사용할 수 있습니다.

HP-50K
통전식 Height Presetter

▒ “0”점 조정 방법

Master Plate가 없어 졌습니다. 측정 단면부를 손으로 눌러 밀착시킨 위치에서 Dial
Gauge의 긴 바늘을 “0”에 맞추어 주십시오. 이때의 짧은 바늘은 “-3”을 나타냅니다.

Horizontal M/C 사용의 예
Boring Bar 미세 조정의 예

NC 선반에서 공구 길이 보정의 예
