SY ▒ NIKKEN Centering Holder를 사용할 때,
BAL Dial Gauge의 위치를 옮기지 않고, Knob을 조작하는
것만으로 내·외경의 위치 측정 및 평행도 측정 등을
간단하게 할 수 있습니다.

▒ 측정자의 전·후 이동량이 120mm(반경)로 측정 범위가
넓습니다.

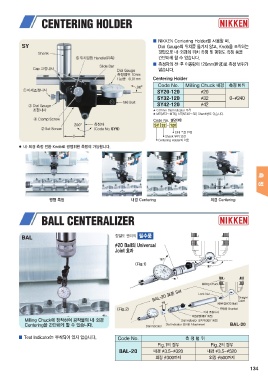

Centering Holder

Code No. Milling Chuck 내경 측정 범위

SY20-120 20 0~ 240
SY32-120 32
SY42-120 42

★ 0.01mm Dial Indicator 부착
★ MT(MT2~MT6), NT(NT40~50) Shank용도 있습니다.

Code No. 설명(예)
SY 32 120

최대 측정 반경

Shank 부위 외경
Centering Holder의 약호

▒ Test Indicator는 부착되어 있지 않습니다. Code No. 측정범위
BAL-20
Fig.1의 경우 Fig. 2의 경우

내경 3.5~ 320 내경 3.5~ 520

외경 300까지 외경 500까지
