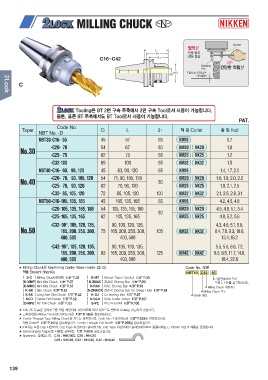

Page 140 - nikken
P. 140
C16~C42
C
Taper Code No. C1 L ℓ1 적 용 Collet PAT.
NBT No. -D 45 57 65
80 KM16 중 량 (kg)
NBT30 -C16- 55 68 KM20 NK20
65 KM25 NK25 0.7
No.30 -C20- 70 54 67 65 KM32 NK32 1.0
-C25- 75 62 75 KM16 1.2
80 KM20 NK20 1.5
-C32-100 69 100 KM25 NK25 1.4, 1.7, 2.0
100 KM32 NK32 1.6, 1.8, 2.0, 2.2
NBT40 -C16- 60, 90, 120 45 63, 90, 120 65 KM16 1.8, 2.1, 2.5
KM20 NK20 2.1, 2.5, 2.8, 3.1
No.40 -C20- 70, 90, 105, 120 54 71, 90, 105, 120 80 KM25 NK25 4.2, 4.5, 4.8
4.5, 4.8, 5.1, 5.4
-C25- 70, 90, 120 62 70, 90, 120 105 KM32 NK32 4.8, 5.2, 5.6
-C32- 85, 105, 120 72 85, 105, 120 4.3, 4.6, 5.1, 5.6,
6.4, 7.8, 9.2, 10.6,
NBT50 -C16-105, 135, 165 45 105, 135, 165
13.4, 16.2
-C20-105, 135, 165, 180 54 105, 135, 165, 180
-C25-105, 135, 165 62 105, 135, 165
No.50 -C32- 90※, 105, 120, 135, 90, 105, 120, 135,
165, 200, 250, 300, 75 165, 200, 250, 300,
400, 500
400, 500
-C42- 95※, 105, 120, 135, 90, 105, 120, 135, 5.5, 5.8, 6.6, 7.2,
8.6, 9.5, 11.7, 14.0,
165, 200, 250, 300, 93 165, 200, 250, 300, 125 KM42 NK42
18.4, 22.8
400, 500 400, 500
★ Milling Chuck은 Machining Center Base Holder 입니다. Code No. 설명
적용 Straight Shank는 NBT40 C32 85
【 S-C 】 Milling Chuck(연장용) P.35 【 K-MT 】 Mores Taper Socket P.55 기준면에서의 길이
도표 L 치수를 참고하십시오.
【K-MMP】 Mini Mini Chuck P.37 【 K-ZMAC 】 ZMAC Boring Bar P.93
Milling Chuck 내경 D
【K-MMC】 Mini Mini Chuck P.37 【 K-RAC 】 RAC Boring Bar P.93 Milling Chuck 약호
Shank 형상
【 K-SK 】 Slim Chuck P.42 【S-ZMACX】 ZMAC Boring Bar for Deep Hole P.94
【 S-SK 】 Long Size Slim Chuck P.42 【 K-DJ 】 DJ Boring Bar P.87
【 NCD 】 Center Drill Holder P.52 【 K-SCA 】 Side Cutter Arbor P.107
【D-NPU 】 NC Drill Chuck P.53 【 S-PE 】 Pro-End Mill P.108
★ C16, 25 Type은 절삭공구를 직접 체결하여 사용하도록 되어 있으므로 별도의 Collet는 공급하지 않습니다.
★ 고속회전용 Milling Chuck(20,000rpm)은 P.140을 참조하십시오.
★ Center Through Type Milling Chuck은 치수는 동일하지만, Code No.가 상이하므로 P.109를 참조하십시오.
적용 Collet은 P.141을 참조하십시오. Center Through Pull Stud는 P.258을 참조하십시오.
★※표시는 표준 Cap 사양이며, C32 Type 외경( 72)×길이(51.5ℓ), C42 Type 외경( 90)×길이(54ℓ)이므로 중절삭에는 Li 105mm 이상의 제품을 권장합니다.
★ Synchronized Tapper로 사용할 경우에는 P.62를 참조하십시오.
★ Spanner는 별매입니다. C16 : 9HC16C, C20 : 9HC20
C25 : 9HC25, C32 : 9HC32, C42 : 9HC42
139
