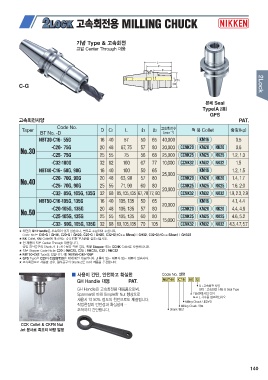

기념 Type & 고속회전

고압 Center Through 대응

C-G

본체 Seal PAT.
Type(Aℓ용)

GFS

고속회전사양

Taper Code No. D C1 L ℓ1 ℓ2 고속회전수 적 용 Collet 중 량 (kg)
BT No. -D (min-1)

NBT30 -C16- 55G 16 40 57 50 65 40,000 KM16 0.5

No.30 -C20- 75G 20 48 67, 75 57 80 30,000 CCNK20 KM20 NK20 0.6
-C25- 75G 25 55 75 56 68 25,000 CCNK25 KM25 NK25 1.2, 1.3

-C32-100G 32 62 100 67 77 10,000 CCNK32 KM32 NK32 1.5

No.40 NBT40 -C16- 60G, 90G 16 40 100 50 65 25,000 CCNK20 KM16 NK20 1.2, 1.5
20 48 63, 90 57 80 KM20 1.4, 1.7
-C20- 70G, 90G
-C25- 70G, 90G 25 55 71, 90 60 80 20,000 CCNK25 KM25 NK25 1.6, 2.0
-C32- 85G, 105G, 135G 32 68 85,105,135 67, 70 77, 90 CCNK32 KM32 NK32 1.9, 2.3, 2.9

No.50 NBT50 -C16-105G, 135G 16 40 105, 135 50 65 20,000 CCNK20 KM16 NK20 4.1, 4.4
20 48 105, 135 57 80 KM20 4.4, 4.8
-C20-105G, 135G
-C25-105G, 135G 25 55 105, 135 60 80 15,000 CCNK25 KM25 NK25 4.6, 5.2
105 CCNK32 KM32 NK32 4.3, 4.7, 5.7
-C32- 90G, 105G, 135G 32 68 90,105,135 70

★ 체결용 GH Handle은 부속되어 있지 않습니다. 별도로 주문하여 주십시오.
Code No.는 C16-G : GH16, C20-G : GH20, C25-G : GH25, C32-G( C1 = 68mm) : GH32, C32-G( C1 = 62mm) : GH32S
★ NK Collet, KM Collet에 대하여는 각각 P.141을 참조하십시오.

★ 전 제품이 직부 Center Through 대응입니다.

삽입 절삭공구의 Shank가 ℓ1 치수보다 작은 경우, 직부 Stopper 또는 CCNK Collet를 사용하십시오.
★ 직부 Stopper Code No.는 C20 : 9MC20, C25 : 9MC25, C32 : 9MC32
★ NBT50-C42 Type도 있습니다. 예) NBT50-C42-105P
★ GFS Type은 C25와 C32(BT30은 제외)에만 가능합니다. J 홈이 있는 제품과 없는 제품이 있습니다.
★ 고속회전으로 사용할 경우, 절삭공구의 Shank경은 h6의 제품을 추천합니다.

▒ 사용이 간단, 안전하고 확실한 Code No. 설명
NBT40 C16 60 G
GH Handle 대응 PAT.
G : 고속회전 사양
GH Handle은 고속회전용 대응품으로써, GFS : 고속회전 사양 & Seal Type
Spanner에 비해 Simple한 Nut 형상으로 기준면에서의 길이
사용시 약 50% 정도의 힘만으로도 체결됩니다. 도표 L 치수를 참고하십시오.
작업현장의 안전성과 확실성에…
Milling Chuck 내경 D
조작까지 간단합니다. Milling Chuck 약호
Shank 형상

CCK Collet & CKFN Nut
Jet 분사로 회오리 바람 발생
