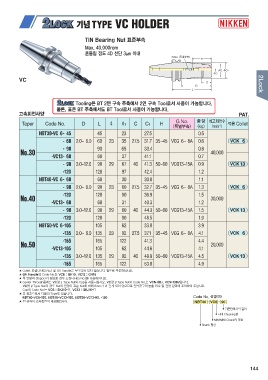

TiN Bearing Nut 표준부속
Max. 40,000rpm
흔들림 정도 4D 선단 3㎛ 이내

VC

고속회전사양 PAT.

Taper Code No. D L ℓ ℓ1 C C1 H G No. 중량 최고회전수 적용 Collet
(kg) (min-1)
(특별부속)

NBT30 -VC 6 - 45 45 23 27.5 0.5

- 60 2.0~ 6.0 60 23 35 27.5 31.7 35~45 VCG 6~ 8A 0.6 VCK 6

No.30 - 90 90 65 33.4 0.8 40,000
-VC13 - 60 60 37 41.1 0.7

- 90 3.0~12.0 90 29 67 40 41.3 50~60 VCG13~15A 0.9 VCK 13

-120 120 97 42.4 1.2

NBT40 -VC 6 - 60 60 30 30.0 1.1

- 90 2.0~ 6.0 90 23 60 27.5 32.7 35~45 VCG 6~ 8A 1.3 VCK 6

No.40 -120 120 90 36.9 1.5 30,000
-VC13 - 60 60 31 40.3 1.2

- 90 3.0~12.0 90 29 60 40 44.3 50~60 VCG13~15A 1.5 VCK 13

-120 120 90 48.5 1.9

NBT50 -VC 6 -105 105 62 33.0 3.9

-135 2.0~ 6.0 135 23 92 27.5 37.1 35~45 VCG 6~ 8A 4.1 VCK 6

No.50 -165 165 122 41.3 4.4 20,000
-VC13 -105 105 62 44.6 4.1

-135 3.0~12.0 135 29 92 40 48.8 50~60 VCG13~15A 4.5 VCK 13

-165 165 122 53.0 4.9

★ Collet, 조절나사(G No.) 및 GH Handle은 부속되어 있지 않습니다. 별도로 주문하십시오.

★ GH Handle의 Code No.는 VC6 : GH10, VC13 : GH16

★ 축 방향의 Stopper가 필요할 경우 조절나사(G No.)를 사용하십시오.

★ Center Through용에는 VC형 J Type Nut와 Cap을 사용하십시오. VC형 J Type Nut의 Code No.는 VCN-6BJ, VCN-13BJ입니다.

VC형 J Type Nut의 경우 Nut의 전장이 표준 Nut에 비해 6mm가 더 길게 되어 있으므로 절삭공구의 돌출 치수 및 전장 관리에 주의하여 주십시오.

Cap의 Code No.는 VC6 : SKJ10-, VC13 : SKJ16-

★ 준 표준으로서 다음의 Type도 있습니다. Code No. 설명(예)
NBT40-VC6-150, NBT40-VC13-150, NBT50-VC13-90, -120

★ 전 규격이 고속회전의 대응품입니다. NBT40 VC6 90

기준면에서의 길이
최대 Chucking경
MINI-MINI Chuck의 약호
Shank 형상
