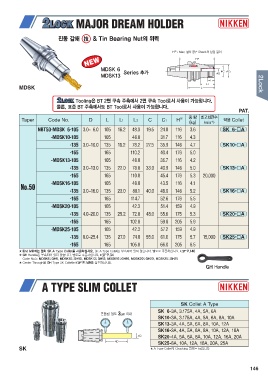

Page 147 - nikken

MDSK 6 Series 추가
MDSK13

MDSK

Taper Code No. D L L1 L2 C C1 H※ 중량 최고회전수 PAT.
(kg) (min-1) 적용 Collet
SK 6- A
NBT50-MDSK 6-105 3.0~ 6.0 105 16.2 48.0 19.5 24.0 116 3.6
4.3
-MDSK10-105 105 48.0 31.7 116 4.7
5.0
-135 3.0~10.0 135 18.2 78.2 27.5 35.9 146 4.2 SK10- A
5.0
-165 165 110.2 40.4 176 5.3
4.1
-MDSK13-105 105 48.0 36.7 116 5.2
5.5
-135 3.0~13.0 135 22.0 78.0 33.0 40.9 146 4.9 SK13- A
5.3 20,000
-165 165 110.0 45.4 176 5.9
4.9 SK16- A
No.50 -MDSK16-105 105 48.0 43.5 116 5.7
6.5
-135 3.0~16.0 135 23.0 80.1 40.0 48.0 146
P.146
-165 165 114.7 52.6 176

-MDSK20-105 105 42.3 51.4 159

-135 4.0~20.0 135 25.2 72.0 48.0 55.6 175 SK20- A

-165 165 102.0 59.8 205

-MDSK25-105 105 42.3 57.2 159

-135 8.0~25.4 135 27.0 74.0 55.0 61.6 175 15,000 SK25- A

-165 165 105.0 66.0 205

★ End Mill에는 필히 SK A Type Collet를 사용하십시오. SK A Type Collet는 부속되어 있지 않습니다. 별도로 주문하십시오.

★ GH Handle은 부속되어 있지 않습니다. 별도로 주문하십시오. P.34

Code No.는 MDSK6 : GH6, MDSK10 : GH10, MDSK13 : GH12, MDSK16 : GH16, MDSK20 : GH20, MDSK25 : GH25

★ Center Through용 OH Type SK Collet는 P.149를 참조하십시오. GH Handle

SK Collet A Type

SK 6-3A, 3.175A, 4A, 5A, 6A

SK10-3A, 3.175A, 4A, 5A, 6A, 8A, 10A

SK13-3A, 4A, 5A, 6A, 8A, 10A, 12A

SK16-3A, 4A, 5A, 6A, 8A, 10A, 12A, 16A

SK20-4A, 5A, 6A, 8A, 10A, 12A, 16A, 20A

SK SK25-8A, 10A, 12A, 16A, 20A, 25A

★ A Type Collet의 Chucking 범위는 h8입니다.

146
