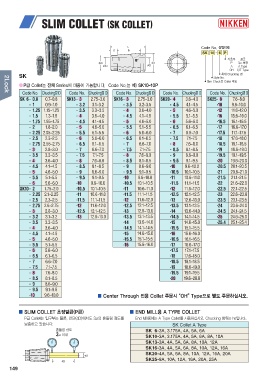

Code No. 설명(예)
SK 10 6 P

SK 기호무 표준
P 3μ 보장
P급 Collet는 전체 Series에 대응이 가능합니다. Code No.는 예) SK10-10P A A Type
OH C/T Type

최대 Chucking 경
Style No.

Slim Chuck용 Collet 약호

Code No. Chucking경 D Code No. Chucking경 D Code No. Chucking경 D Code No. Chucking경 D Code No. Chucking경 D
SK 6 - 0.8 0.7~0.8 SK13 - 3 2.75~3.0 SK16 - 3 2.75~3.0 SK20 - 4 3.6~4.0 SK25- 8 7.6~8.0
- 1 0.9~1.0 - 3.2 3.1~3.2 - 3.5 3.2~3.5 - 4.5 4.1~4.5 -10 9.6~10.0
- 1.25 1.15~1.25 - 3.5 3.3~3.5 - 4 3.6~4.0 - 5 4.6~5.0 -12 11.6~12.0
- 1.5 1.3~1.5 - 4 3.6~4.0 - 4.5 4.1~4.5 - 5.5 5.1~5.5 -16 15.6~16.0
- 1.75 1.55~1.75 - 4.5 4.1~4.5 - 5 4.6~5.0 - 6 5.6~6.0 -16.5 16.1~16.5
- 2 1.8~2.0 - 5 4.6~5.0 - 5.5 5.1~5.5 - 6.5 6.1~6.5 -17 16.6~17.0
- 2.25 2.05~2.25 - 5.5 5.1~5.5 - 6 5.6~6.0 - 7 6.6~7.0 -17.5 17.1~17.5
- 2.5 2.3~2.5 - 6 5.6~6.0 - 6.5 6.1~6.5 - 7.5 7.1~7.5 -18 17.6~18.0
- 2.75 2.55~2.75 - 6.5 6.1~6.5 - 7 6.6~7.0 - 8 7.6~8.0 -18.5 18.1~18.5
- 3 2.8~3.0 - 7 6.6~7.0 - 7.5 7.1~7.5 - 8.5 8.1~8.5 -19 18.6~19.0
- 3.5 3.3~3.5 - 7.5 7.1~7.5 - 8 7.6~8.0 - 9 8.6~9.0 -19.5 19.1~19.5
- 4 3.6~4.0 - 8 7.6~8.0 - 8.5 8.1~8.5 - 9.5 9.1~9.5 -20 19.6~20.0
- 4.5 4.1~4.5 - 8.5 8.1~8.5 - 9 8.6~9.0 -10 9.6~10.0 -20.5 20.1~20.5
- 5 4.6~5.0 - 9 8.6~9.0 - 9.5 9.1~9.5 -10.5 10.1~10.5 -21 20.6~21.0
- 5.5 5.1~5.5 - 9.5 9.1~9.5 -10 9.6~10.0 -11 10.6~11.0 -21.5 21.1~21.5
- 6 5.6~6.0 -10 9.6~10.0 -10.5 10.1~10.5 -11.5 11.1~11.5 -22 21.6~22.0
SK10 - 2 1.75~2.0 -10.5 10.1~10.5 -11 10.6~11.0 -12 11.6~12.0 -22.5 22.1~22.5
- 2.25 2.1~2.25 -11 10.6~11.0 -11.5 11.1~11.5 -12.5 12.1~12.5 -23 22.6~23.0
- 2.5 2.3~2.5 -11.5 11.1~11.5 -12 11.6~12.0 -13 12.6~13.0 -23.5 23.1~23.5
- 2.75 2.6~2.75 -12 11.6~12.0 -12.5 12.1~12.5 -13.5 13.1~13.5 -24 23.6~24.0
- 3 2.8~3.0 -12.5 12.1~12.5 -13 12.6~13.0 -14 13.6~14.0 -24.5 24.1~24.5
- 3.2 3.1~3.2 -13 12.6~13.0 -13.5 13.1~13.5 -14.5 14.1~14.5 -25 24.6~25.0
- 3.5 3.3~3.5 -14 13.6~14.0 -15 14.6~15.0 -25.4 25.1~25.4
- 4 3.6~4.0 -14.5 14.1~14.5 -15.5 15.1~15.5
- 4.5 4.1~4.5 -15 14.6~15.0 -16 15.6~16.0
- 5 4.6~5.0 -15.5 15.1~15.5 -16.5 16.1~16.5
- 5.5 5.1~5.5 -16 15.6~16.0 -17 16.6~17.0
- 6 5.6~6.0 -17.5 17.1~17.5
- 6.5 6.1~6.5 -18 17.6~18.0
- 7 6.6~7.0 -18.5 18.1~18.5
- 7.5 7.1~7.5 -19 18.6~19.0
- 8 7.6~8.0 -19.5 19.1~19.5
- 8.5 8.1~8.5 -20 19.6~20.0
- 9 8.6~9.0
- 9.5 9.1~9.5 ▒ Center Through 전용 Collet 주문시 “OH” Type으로 별도 주문하십시오.
-10 9.6~10.0

▒ SLIM COLLET 초정밀급(P급) ▒ END MILL용 A TYPE COLLET

P급 Collet는 입구부는 물론, 선단(4D)에서도 3μ의 흔들림 정도를 End Mill용에는 A Type Collet를 사용하십시오. Chucking 범위는 h6입니다.
보증하고 있습니다.
SK Collet A Type
149 SK 6-3A, 3.175A, 4A, 5A, 6A
SK10-3A, 3.175A, 4A, 5A, 6A, 8A, 10A
SK13-3A, 4A, 5A, 6A, 8A, 10A, 12A
SK16-3A, 4A, 5A, 6A, 8A, 10A, 12A, 16A
SK20-4A, 5A, 6A, 8A, 10A, 12A, 16A, 20A
SK25-8A, 10A, 12A, 16A, 20A, 25A
