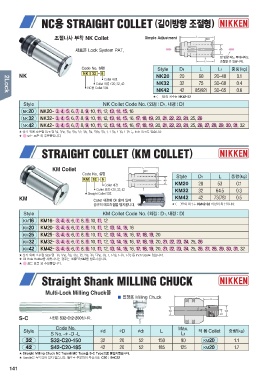

Page 142 - nikken

조절나사 부착 NK Collet Simple Adjustment

새로운 Lock System PAT.

양 방향 어느 쪽에서라도
조절할 수 있습니다.

Code No. 설명 Style D1 L L1 중량(kg)

NK NK 32 8 NK20 20 60 20~40 0.1

Collet 내경 NK32 32 75 30~60 0.4
Collet 외경 20, 32, 42

NC용 Collet 약호 NK42 42 85(92) 30~65 0.6

★ ( )안의 치수는 NK42-32

Style NK Collet Code No. (외경 : D1, 내경 : D)

NK 20 NK20- 3, 4, 5, 6, 7, 8, 9, 10, 11, 12, 13, 14, 15, 16

NK 32 NK32- 3, 4, 5, 6, 7, 8, 9, 10, 11, 12, 13, 14, 15, 16, 17, 18, 19, 20, 21, 22, 23, 24, 25, 26

NK 42 NK42- 3, 4, 5, 6, 7, 8, 9, 10, 11, 12, 13, 14, 15, 16, 17, 18, 19, 20, 21, 22, 23, 24, 25, 26, 27, 28, 29, 30, 31, 32

★ 상기 외에 소수점 Size 및 1/4, 5/16, 3/8, 7/16, 1/2, 5/8, 3/4, 13/16, 7/8, 1, 1-1/8, 1-1/4, 1-1/2 등 Inch Size도 있습니다.
★ 표는 표준 외 주문품입니다.

KM Collet Code No. 설명
KM 32 6
Style D1 L 중량(kg)
Collet 내경
Collet 외경 20, 32, 42 KM20 20 53 0.1
Straight Collet 약호
KM32 32 64.5 0.3
Collet 내경에 Oil 홈이 있어
KM 공구의 미끄러짐을 방지합니다. KM42 42 73(78) 0.5

★ ( )안의 치수는 KM42-32 이상의 치수입니다.

Style KM Collet Code No. (외경 : D1, 내경 : D)

KM16 KM16- 3, 4, 5, 6, 7, 8, 9, 10, 11, 12

KM20 KM20- 3, 4, 5, 6, 7, 8, 9, 10, 11, 12, 13, 14, 15, 16

KM25 KM25- 3, 4, 5, 6, 7, 8, 9, 10, 11, 12, 13, 14, 15, 16, 17, 18, 19, 20

KM32 KM32- 3, 4, 5, 6, 7, 8, 9, 10, 11, 12, 13, 14, 15, 16, 17, 18, 19, 20, 21, 22, 23, 24, 25, 26

KM42 KM42- 3, 4, 5, 6, 7, 8, 9, 10, 11, 12, 13, 14, 15, 16, 17, 18, 19, 20, 21, 22, 23, 24, 25, 26, 27, 28, 29, 30, 31, 32

★ 상기 외에 소수점 Size 및 1/4, 5/16, 3/8, 7/16, 1/2, 5/8, 3/4, 13/16, 7/8, 1, 1-1/8, 1-1/4, 1-1/2 등 Inch Size도 있습니다.

★ Oil Hole Holder를 사용하시는 경우는 P.142를 참조하십시오.

★ 표는 표준 외 주문품입니다.

Multi-Lock Milling Chuck용

▒ 연장용 Milling Chuck

S-C 사진은 S32-C12-200입니다.

Style Code No. d D d1 L Max. 적 용 Collet 중량(kg)
32 S No. - -D -L L1
S32-C20-150
32 20 52 150 90 KM20 1.1

42 S42-C20-185 42 20 52 185 125 KM20 1.7

★ Straight Milling Chuck NC Type과 MC Type을 S-C Type으로 통일시켰습니다.
★ Handle은 부속되어 있지 않습니다. 별도로 주문하여 주십시오. C20 : 9HC22
