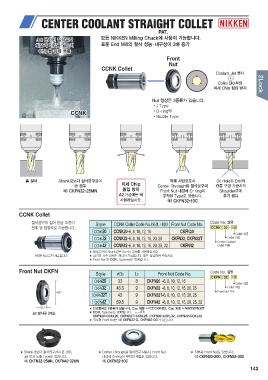

PAT.
모든 NIKKEN Milling Chuck에 사용이 가능합니다.
표준 End Mill의 절삭 성능·내구성이 3배 증가

CCNK Collet Front
Nut

Coolant Jet 분사

Collet Slot부의
미세 Chip 침입 방지

Nut 형상은 3종류가 있습니다.
•J Type

•O - r ing부

•Nozzle Type

홈 절삭 Shank경보다 절삭공구경이 미세 Chip 특별 사양으로서 Oil Hole부 Drill의
큰 경우 침입 방지 관통 구멍 가공시의
Aℓ가공에는 꼭 Center Through용 절삭공구의
예) CKFN32-25MN Front Nut 내경에 O-ring이 Shoulder부에
사용하십시오. 부착된 Type도 있습니다. 추가 급유
예) CKFN32-10C

CCNK Collet Style CCNK Collet Code No.(외경, 내경) Front Nut Code No. Code No. 설명
CCNK 32 10
절삭공구의 길이 방향 조정이 CCNK20 CCNK20-6, 8, 10, 12, 16 CKFN20
전후 양 방향으로 가능합니다. Collet 내경
CCNK32 CCNK32-6, 8, 10, 12, 16, 20, 25 CKFN32, CKFN32T Collet 외경
사진은 Nut 부착 제품입니다. Center Coolant
CCNK42 CCNK42-6, 8, 10, 12, 16, 20, 25, 32 CKFN42 Collet 약호
Front Nut CKFN
★ 절삭공구의 Shank경은 h6~h7 공차를 사용하십시오.
Jet 분사구 3개소 ★ 상기의 치수 외에도 제작이 가능합니다. 별도 상담하여 주십시오.
★ Front Nut 및 CCKL Spanner는 별매입니다.

Style D2 L2 Front Nut Code No. Code No. 설명
CKFN 32 10
CKFN20 33 8 CKFN20 -6, 8, 10, 12, 16
Collet 내경
CKFN32 46.5 9 CKFN32 -6, 8, 10, 12, 16, 20, 25 Collet 외경
Front Nut 약호
CKFN32T 43 9 CKFN32T-6, 8, 10, 12, 16, 20, 25

CKFN42 59.5 9 CKFN42 -6, 8, 10, 12, 16, 20, 25, 32

★ C32용에는 2종류가 있습니다. Cap 외경 = 72:CKFN32, Cap 외경 = 69:CKFN32T
★ CCKL Spanner는 별매입니다.
CKFN20:CCKL20, CKFN32T:CCKL25, CKFN32:CCKL32, CKFN42:CCKL42
★ 직부형 Front Nut는 예) CKFN32-D, CKFN32-DC가 있습니다.

★ Shank경보다 절삭공구경이 큰 경우, ★ Center Through용 절삭공구 사용시, Front Nut ★ 직부용 Front Nut도 있습니다.
Jet 분사 노즐 Type도 있습니다. 내경에 O-ring이 부착된 제품도 있습니다. 예) CKFN20-20D, CKFN32-32D
예) CKFN32-25MN, CKFN42-32MN 예) CKFN32-10C
142
