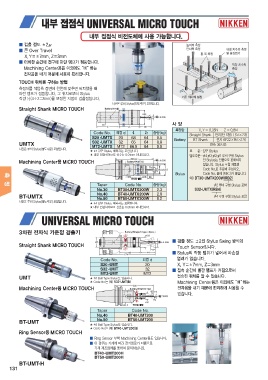

P. 132
▒ 검출 정도 ±2 μ 사진은 루비 Stylus(별도주문) 포함입니다.
▒ 큰 Over Travel
X, Y = ±7mm, Z= 3mm
▒ 터치한 순간에 전구에 파란 램프가 점등합니다.
Machining Center용은 이외에도 “삐” 하는
전자음을 내기 때문에 사용이 편리합니다.
TOUCH 위치를 구하는 방법
측정자를 작업측 정면에 천천히 맞추면 터치했을 때
파란 램프가 점등합니다. 그 위치로부터 Stylus
직경 ½(4÷2=2mm)를 보정한 지점이 검출점입니다.
Straight Shank MICRO TOUCH
Code No. 외경 d ℓ ℓ1 중량(kg) 사양 X, Y = 0.35N Z = 0.8N
S20 -UMTX 20 68 0.5 Straight Shank 전지(단 5형) 1.5V×2개
UMTX S32 -UMTX 32 65 64 0.8 측정압
MT2-UMTX MT2 66.5 64 0.5 Battery BT Shank 전지 6F22×9V×1개
사진은 루비 Stylus(별도주문) 포함입니다. 64 연속 36시간
Stylus
★ 4 강구 Stylus, 배터리는 포함입니다. 표 준…강구 Stylus
별도주문… 4, 3, 2, 1 루비 구형 Stylus
★ 내부 접점식이므로 신호는 0.01mm 이내입니다.
단 Stylus는 단품으로 판매하지
Machining Center용 MICRO TOUCH 않습니다. Stylus 포함 제품명
Code No.로 주문해 주십시오.
Code No. 끝에 (RB◯)가 붙습니다.
예) BT30-UMTX200W(RB2)
Taper Code No. 중량(kg) 2 루비 구형 Stylus 포함
No.30 BT30-UMTX200W 2.3 S32-UMTX(RB4)
No.40 BT40-UMTX200W 2.9
BT-UMTX No.50 BT50-UMTX200W 5.2 4 루비 구형 Stylus 포함
사진은 루비 Stylus(별도주문) 포함입니다. ★ 4 강구 Stylus, 배터리는 포함입니다.
★ 내부 접점식이므로 신호는 0.01mm 이내입니다.
3차원 전자식 기준점 검출기 ▒ 검출 정도 ±2 인 Stylus Swing 방식의
Straight Shank MICRO TOUCH Touch Sensor입니다.
UMT Code No. 외경 d ▒ Stylus의 작동 범위가 넓어서 파손될
S20 -UMT 20 염려가 없습니다.
S32 -UMT 32 X, Y =±7mm, Z=3mm
MT2-UMT MT2
▒ 접촉 순간에 빨간 램프가 켜짐으로써
★ 6 Ball Type Stylus도 있습니다. 접속된 위치를 알 수 있습니다.
★ Code No.는 (예) S32-UMT(B) Machining Center용은 이외에도 “삐” 하는
전자음을 내기 때문에 편리하게 사용할 수
Machining Center용 MICRO TOUCH 있습니다.
BT-UMT Taper Code No.
Ring Sensor용 MICRO TOUCH No.40 BT40-UMT200
No.50 BT50-UMT200
BT-UMT-H
131 ★ 6 Ball Type Stylus도 있습니다.
★ Code No.는 (예) BT40-UMT200(B)
▒ Ring Sensor 부착 Machining Center용도 있습니다.
▒ 이 경우는 기계에 따라 전기회로가 다름으로
기계 제조업체를 통하여 문의하십시오.
BT40 -UMT200H
BT50-UMT200H
