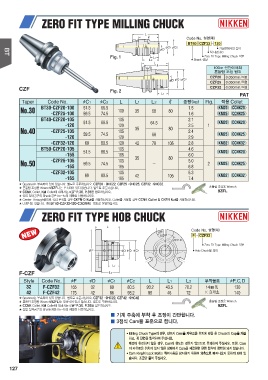

P. 128

Code No. 설명(예)
            BT40 CZF32 120

                                           기준면에서의 길이
                                  척 내경 D
                             Zero Fit Type Milling Chuck 약호
                  Shank 형상

     CZF

     ★	Spanner는 부속되어 있지 않습니다. 별도로 주문하십시오. CZF20 : 9HC22, CZF25 : 9HC25, CZF32 : 9HC32
     ★	흔들림 조정용 Wrench(9ZFL)는 부속되어 있지 않습니다. 별도로 주문하십시오.

     ★	CCNK Collet, KM Collet에 대해서는 P.36, P.35를 참조하십시오.
     ★	삽입 절삭공구의 Shank경은 h6~h7의 제품을 사용하십시오.

     ★	Center Through용으로 직접 부착할 경우 CKFN-D Nut를 사용하십시오. Collet를 사용할 경우 CCNK Collet & CKFN Nut를 사용하십시오.
     ★	다점식도 있습니다. 예) BT40-CZF32-120-C3(3점식) 별도로 상담하십시오.

            Code No. 설명(예)
            F CZF32

                        Zero Fit Type Milling Chuck 약호
               Hob Chuck을 의미

     F-CZF

     ★	Spanner는 부속되어 있지 않습니다. 별도로 주문하십시오. CZF32 : 9HC22, CZF42 : 9HC42
     ★	흔들림 조정용 Wrench(9ZFL)는 부속되어 있지 않습니다. 별도로 주문하십시오.
     ★	CCNK Collet, KM Collet에 대해서는 P.36, P.35를 참조하십시오.
     ★	삽입 절삭공구의 Shank경은 h6~h7의 제품을 사용하십시오.

                                                            ▒ 기계 주축에 부착 후 조정이 간단합니다.

                                                            ▒ 3점식 Cam을 표준으로 합니다.

            ● Milling Chuck Type의 경우, 반드시 Cam을 자유로운 위치에 맞춘 후 Chuck의 Cap을 체결
              하고, 꼭 단면을 밀착하여 주십시오.

             체결이 완전하지 않을 경우, Cam이 헛도는 경우가 있으므로 주의하여 주십시오. 또한, Cam
             이 자유로운 위치에 있지 않은 상태에서 Cam을 체결하면 단면 밀착이 정확히 되지 않습니다.
            ● Cam Ring의 Lock Bolt는 튀어나옴을 방지하기 위하여 외측으로 빠져나오지 못하게 되어 있
              습니다. 조금만 풀어 주십시오.
