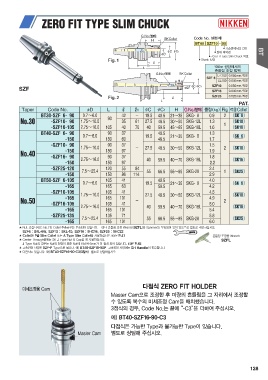

Page 129 - nikken

Code No. 설명(예)
BT40 SZF10 90

기준면에서의 길이
최대 파악경
Zero Fit Type Slim Chuck 약호
Shank 형상

SZF

★ Nut, 조절나사(G No.) 및 Collet 추출공구는 부속되어 있습니다. 그러나 흔들림 조정 Wrench(9ZFL)와 Spanner는 부속되어 있지 않으므로 별도로 주문하십시오.
SZF6 : SKL-6W, SZF10 : SKL-10, SZF16 : 9HC16, SZF25 : 9HC22
★ Collet는 P급 Slim Collet 또는 A Type Slim Collet를 사용하십시오. P.41
★ Center Through용에는 SK J Type Nut & Cap을 꼭 사용하십시오.
J Type Nut의 경우는 Nut의 전장이 표준 Nut에 비하여 6mm가 더 길게 되어 있습니다. P.45
★ 고속회전 사양은 SZF-P Type으로 됩니다. 예) BT40-SZF10-90P 고속회전 사양에는 GH Handle이 필요합니다.
★ 다점식도 있습니다. 예) BT40-SZF16-90-C3(3점식) 별도로 상담하십시오.

다점식 ZERO FIT HOLDER

Master Cam으로 조정한 후 미량의 흔들림을 그 자리에서 조정할
수 있도록 복수의 미세조정 Cam을 배치했습니다.
3점식의 경우, Code No.는 끝에 “-C3”을 더하여 주십시오.
예) BT40-SZF16-90-C3
다점식은 가능한 Type과 불가능한 Type이 있습니다.
별도로 상담해 주십시오.

128
