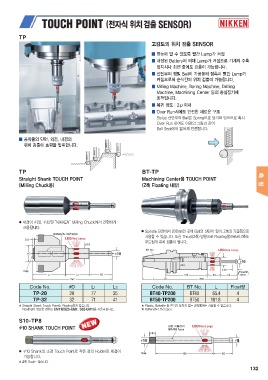

P. 133
TP 고감도의 위치 검출 SENSOR
▒ 공작물의 단면, 외경, 내경의 ▒ 한눈에 알 수 있도록 빨간 Lamp가 켜짐
위치 검출에 효력을 발휘합니다. ▒ 내장된 Battery에 의해 Lamp가 켜짐으로 기계의 주축
TP 정지시나 회전 중에도 검출이 가능합니다.
Straight Shank TOUCH POINT ▒ 선단부의 정밀 Ball이 가공물에 접촉시 빨간 Lamp가
(Milling Chuck용)
켜짐으로써 순식간에 위치 검출이 가능합니다.
▒ Milling Machine, Boring Machine, Drilling
Machine, Machining Center 등의 중심잡기에
최적입니다.
▒ 복귀 정도 : 2 μ 이내
▒ Over Run시에도 안전한 새로운 구조
Stylus 선단부의 Ball은 Spring으로 당겨져 있으므로 혹시
Over Run 하여도 아래의 그림과 같이
Ball Seat에서 떨어져 안전합니다.
BT-TP
Machining Center용 TOUCH POINT
(Z축 Floating 내장)
● 내경이 20, 32인 “NIKKEN” Milling Chuck에서 간편하게 ● Spindle 단면에서 200mm인 곳에 Ball의 선단이 있어, Z축의 기준점으로
사용됩니다. 사용할 수 있습니다. 또한 Thrust(Z축) 방향으로 Floating함으로써 Z축도
부드럽게 위치 검출이 됩니다.
Code No. D L1 L2 Code No. BT No. L Float량
TP-20 20 77 35 BT40-TP200 BT40 65.4 4
TP-32 32 71 41 BT50-TP200 BT50 101.8 4
★ Straight Shank Touch Point는 Floating하지 않습니다. ★ Plastic, Bakelite 등 전기가 통하지 않는 공작물에는 사용할 수 없습니다.
Floating이 필요한 경우는 UMT형(S20-UMT, S32-UMT)을 사용하십시오. ★ Battery(N-1.5V) 2pcs
S10 -TP8
10 SHANK TOUCH POINT
● 10 Shank의 소경 Touch Point로 작은 경의 Holder로 체결이
가능합니다.
★ Z축 Float는 없습니다.
132
