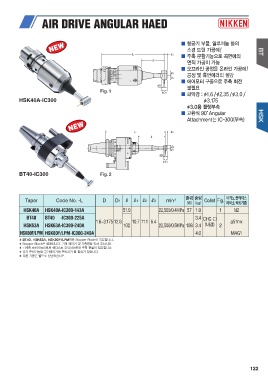

Page 123 - nikken

HSK40A-IC300 ▒ 항공기 부품, 알루미늄 등의
소경 드릴 가공에!
▒ 주축 분할기능으로 곡면에의
면직 가공이 가능
▒ 오프라인 공정을 온라인 가공에!
공정 및 휴먼에러의 절감
▒ 에어모터 구동으로 주축 회전
불필요
▒ 파악경 : 1.6 / 2.35 / 3.0 /
3.175

3.0용 콜렛부속
▒ 교환식 90° Angular
Attachment는 IC-300(부속)

BT40-IC300

Taper Code No. -L D D1 ℓ ℓ1 ℓ2 ℓ3 min-1 출력 중량 Collet Fig. 마키노 플라이스
(W) (kg) 제작소 적합기종

HSK40A HSK40A-IC300-143A 51.9 22,500/0.4MPa 57 1.0 1 N2

BT40 BT40 -IC300-225A 1.6~3.175 12.8 102 10.7 11.1 6.4 22,500/0.5MPa 108 3.4 CHC- 2 a51nx
HSK63A HSK63A-IC300-240A 3.4 (내경)

HSK80F/LPM HSK80F/LPM-IC300-240A 4.0 MAG1

★ BT40, HSK63A, HSK80F/LPM형은 Stopper Block이 필요합니다.
★ Stopper Block은 별매입니다. 기계 메이커 및 기종명을 알려 주십시오.
★ 기계측 준비기능으로써 센터스투 오일미스트와 주축 분할이 필요합니다.

★ 상기 준비기능을 공기에이커에 준비시켜 둘 필요가 있습니다.

★ 다른 기종은 별도로 상담하십시오.
