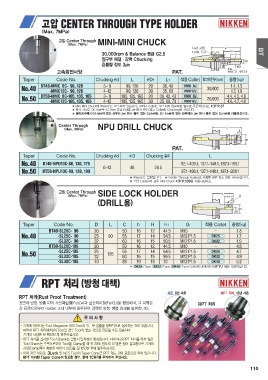

Page 111 - nikken

(Max. 7MPa)
고압 Center Through

MINI-MINI CHUCK(Max. 7MPa)

30,000rpm & Balance 등급 G2.5
입구부 체결·강력 Chucking
흔들림 정도 3㎛

고속회전사양 PAT.

Taper Code No. Chucking d L D1 L1 적용 Collet 최고회전수(rpm) 중량(kg)

No.40 BT40-MMC 8C- 90, 120 3~ 8 90, 120 20 36, 43 V9MMKC280J 30,000 1.4, 1.5
No.50 -MMC12C- 90, 120 4~12 90, 120 30 35, 60 V9MMKC1322J 1.7, 1.8
3~ 8 105, 135, 165 20 36, 43, 43 V9MMKC280J 4.4, 4.5, 4.6
BT50-MMC 8C-105, 135, 165 4~12 105, 135, 165 30 35, 60, 70 V9MMKC1422J 20,000 4.6, 4.7, 4.8
-MMC12C-105, 135, 165

★ Mini Mini Chuck에 Wrench는 부속되어 있습니다. 그러나 Collet는 부속되지 않으므로 별도로 주문하십시오. P.37
★ 위의 사진은 Oil Hole부 2.7mm 초경 Drill을 Jet 분사 홈이 없는 Collet로 Chucking한 것입니다.
★ 절삭공구에 Oil Hole이 없는 경우는 Jet 분사 홈이 있는 Collet를, Oil Hole이 있는 경우에는 Jet 분사 홈이 없는 Collet를 사용하십시오.

Center Through

NPU DRILL CHUCK(Max. 1MPa)

PAT.

Taper Code No. Chucking d D Chucking 길이 L
BT40-NPU13C-80, 130, 175 6~13
No.40 BT50-NPU13C-90, 130, 190 48 26.5 92.1~103.1, 137.1~148.1, 182.1~193.1
No.50 97.1~108.1, 137.1~148.1, 197.1~208.1

★ Wrench는 별매입니다. ★ Center Through Holder로 사용할 경우 최소 경은 6mm입니다.
★ 고압 Coolant의 경우 Slim Chuck P.109를 사용하십시오.

고압 Center Through

SIDE LOCK HOLDER(Max. 7MPa)
(DRILL용)

Taper Code No. D L C h H H1 G 적용 Collet 중량(kg)
BT40-SL20C- 90
No.40 20 50 16 12 44.5 M10 - 1.8
-SL25C- 90 25 90 55 17 14 54.5 M12 P1.5 OK25 1.7
No.50 -SL32C- 90
BT50-SL20C-105 32 60 16 15 59.5 M12 P1.5 OK32 1.9
-SL25C-105
-SL32C-105 20 50 16 12 44.5 M10 - 4.8
-SL40C-105 25 55 17 14 54.5 M12 P1.5 4.7
32 105 60 16 15 59.5 M12 P1.5 OK25 4.9
OK32

40 88 19 18 70 M12 P1.5 OK40 5.2

★ OK25 Type, OK32 Type, OK40 Type Collet에 대해서는 P.114를 사용하십시오.

RPT 처리(Rust Proof Treatment) 표준, 8년 사용 RPT 처리, 18년 사용

표면에 방청·방충 피막 사산화삼철(Fe3O4)과 삼산화이철(Fe2O3)을 형성하며, 그 피막은 RPT 처리
강 표면으로부터 Holder 소재 내부에 침투하여 강력한 방청·방충 효과를 발휘합니다.
110
주의사항

• 기계에 따라서는 Tool Magazine 내의 Tool의 유·무 검출을 광학적으로 실시하는 것도 있습니다.
따라서 RPT 처리(흑착)의 Tool일 경우 Tool이 없는 것으로 판단될 수도 있습니다.
기계의 사양을 잘 확인한 후 발주하십시오.
• RPT 처리를 실시한 Tool Shank는 결합시 밀착성이 향상됩니다. 이에 비해 RPT 처리를 하지 않은
Tool Shank는 주축으로부터 Tool을 Clamp할 때 약 20% 정도의 더 많은 힘이 필요함으로 기계의
사양(Clamp력이 충분히 여유가 있음)을 잘 확인한 후에 발주하십시오.

• 이와 같은 이유로, 3Lock 및 NC5 Tool의 Taper Cone은 RPT 없는 것이 표준으로 되어 있습니다.

RPT 처리된 Taper Cone이 필요한 경우, 끝에 TCRP를 추가하여 주십시오.
