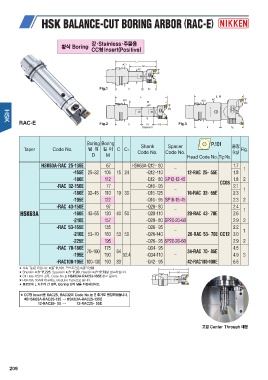

Page 210 - nikken

황삭 Boring 강·Stainless·주물용
CC형 Insert(Positive)

RAC-E

Taper Code No. Boring Boring Shank Spacer P.101 중량 Fig.
범 위 깊 이 C C1 Code No. Code No. (kg)
Head Code No. Tip No.
DM

HSK63A-RAC 25-135E 67 HSK63A-Q12 - 80 1.7 1
-Q12-110 - 12-RAC 25- 55E 1.8 2
-165E 25~32 105 15 24 1
2
-180E 112 -Q12 - 80 SP12-12-45 CC08 1.8 1
-Q16- 95 2.1 2
-RAC 32-150E 77 -Q16-125 - 16-RAC 32- 55E 1
2
-180E 32~45 110 19 30 2.3
3
-195E 122 -Q16- 95 SP16-16-45 2.3

HSK63A -RAC 43-150E 97 -Q20- 80 2.4
-Q20-110 - 20-RAC 43- 70E 2.6
-180E 43~55 130 40 50

-210E 157 -Q20- 80 SP20-20-60 2.9

-RAC 53-165E 135 -Q26- 95 2.2
-Q26-140 - 26-RAC 53- 70E CC12 3.0
-210E 53~70 180 53 50

-225E 195 -Q26- 95 SP26-26-60 2.9

-RAC 70-180E 70~100 175 64 52.4 -Q34- 95 - 34-RAC 70- 85E 4.5
-195E 190 -Q34-110 4.9

-RAC100-195E 100~130 190 83 -Q42- 95 42-RAC100-100E 6.5

★ 부속 Tip은 F입니다. P.101, 절삭조건은 P.99
★ Shank는 P.225, Spacer는 P.90, Head는 P.73을 참조하십시오.
★ Oil Hole 사양의 경우, Code No.는 HSK63A-RAC53-165E-C로 됩니다.
★ HSK40A, 50A에 대하여는, Modular Type으로 됩니다.

★ 표준보다 L 치수가 긴 경우, Boring 깊이 M을 지정하십시오.

★ CC형 Insert용 RAC25, RAC32의 Code No.는 E 추가로 변경되었습니다.

예）HSK63A-RAC25-135 → HSK63A-RAC25-135E

12-RAC25- 55 → 12-RAC25- 55E

고압 Center Through 대응
