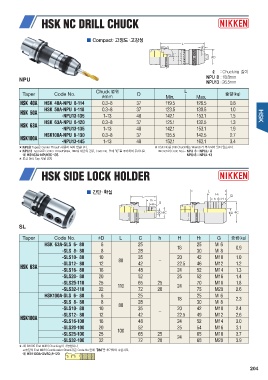

Page 205 - nikken

▒ Compact·고정도·고강성

NPU ℓ : Chucking 길이
NPU 8 : 18.8mm
NPU13 : 26.5mm

Taper Code No. Chuck 범위 D L 중 량(kg)
mm 37 Min. Max.
HSK 40A HSK 40A-NPU 8-114 0.3~8 0.8
119.5 126.5

HSK 50A HSK 50A-NPU 8-118 0.3~8 37 123.5 130.5 1.0
-NPU13-135 1~13 48
142.1 153.1 1.5

HSK 63A HSK 63A-NPU 8-120 0.3~8 37 125.1 132.5 1.3
-NPU13-135 1~13 48
142.1 153.1 1.9

HSK100A HSK100A-NPU 8-130 0.3~8 37 135.5 142.5 2.7
-NPU13-145 1~13 48
152.1 162.1 3.4

★ NPU8 Type은 Center Throuth 대응이 되지 않습니다. ★ HSK NC용 Drill Chuck에는 Wrench가 부속되어 있지 않습니다.
★ NPU13 Type으로 Center Throuth(Max. 1MPa) 대응의 경우, Code No. 안에 “C”를 추가하여 주십시오.
예) HSK63A-NPU13C-135 Wrench의 Code No.는 NPU 8 : NPUL- 8
★ 초경 Drill, Tap 사용 금지 NPU13 : NPUL-13

▒ 간단·확실

SL

Taper Code No. D L C h H H1 G 중 량(kg)

HSK 63A-SLS 6- 80 6 25 18 25 M6 0.9
-SLS 8- 80 8 28 30 M8

-SLS10- 80 10 80 35 - 20 42 M10 1.0
-SLS12- 80 12 42 22.5 46 M12 1.2
HSK 63A
-SLS16- 80 16 48 24 52 M14 1.3

-SLS20- 80 20 52 25 52 M16 1.4

-SLS25-110 25 110 65 25 24 70 M18 1.8
-SLS32-110 32 72 28 75 M20 2.6

HSK100A-SLS 6- 80 6 25 18 25 M6 2.3
-SLS 8- 80 8 30 M8
-SLS10- 80 10 80 28
-SLS12- 80 12 35 20 42 M10 2.4
-SLS16-100 16 -
42 22.5 49 M12 2.6
HSK100A
48 24 52 M14 3.0

-SLS20-100 20 100 52 25 25 54 M16 3.1
-SLS25-100 25 65 28 24 65 M18 3.7
-SLS32-100 68 M20 3.9
32 72

★ JIS B4005 End Mill의 Chucking이 가능합니다.

초중절삭 End Mill의 Combination Shank용은 Code No.안에 “DM”을 추가하여 주십시오.
예) HSK100A-DM50.8-120
