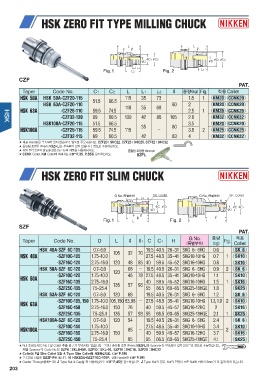

P. 204
CZF PAT.
적 용 Collet
Taper Code No. C1 C2 L L1 L2 ℓ 중 량(kg) Fig.
HSK 50A KM20 CCNK20
HSK 63A HSK 50A-CZF20-115 51.5 66.5 115 35 73 80 1.8 1 KM20 CCNK20
HSK 63A-CZF20-110 59.5 74.5 110 35 68 2 KM25 CCNK25
2.5 1 KM32 CCNK32
-CZF25-110 2.8 KM20 CCNK20
3.5 KM25 CCNK25
-CZF32-130 69 80.5 130 42 88 105 3.8 2 KM32 CCNK32
4
HSK100A HSK100A-CZF20-115 51.5 66.5 35 80
59.5 74.5 115
-CZF25-115 -
-CZF32-115 69 80.5 42 83
★ 체결 Handle은 부속되어 있지 않습니다. 별도로 주문하십시오. CZF20 : 9HC22, CZF25 : 9HC25, CZF32 : 9HC32
★ 흔들림 조정용 Wrench(9ZFL)는 부속되어 있지 않습니다. 별도로 주문하십시오.
★ 삽입 절삭공구의 Shank경은 h6~h7의 제품을 사용하십시오. 흔들림 조정용 Wrench
★ CCNK Collet, KM Collet에 대해서는 P.36, P.35를 참조하십시오.
9ZFL
SZF PAT.
Taper Code No. D L ℓ ℓ1 C C1 H G No. 중량 Fig. 적용
(kg)
(특별부속) Collet
HSK 40A HSK 40A-SZF 6C-105 0.7~6.0 105 32 70 19.5 40.5 26~31 SKG 6- 6HG 0.6 SK 6
1.75~10.0 27.5 48.5 35~41 SKG10-10HG 0.7 1 SK10
-SZF10C-105
-SZF16C-120 2.75~16.0 120 48 85 40 59.5 45~52 SKG16-10HG 0.8 SK16
HSK 50A-SZF 6C-120 0.7~6.0 120 68 - 19.5 40.5 26~31 SKG 6- 6HG 0.9 2 SK 6
1.75~10.0 135 SK10
HSK 50A -SZF10C-120 2.75~16.0 46 78 27.5 48.5 35~41 SKG10-10HG 1.1
-SZF16C-135 7.5~25.4 1 SK16
57 93 40 59.5 45~52 SKG16-10HG 1.5 SK25
-SZF25C-135 55 66.5 60~65 SKG25-18HGE 1.8
HSK 63A-SZF 6C-120 0.7~6.0 120 68 19.5 40.5 26~31 SKG 6- 6HG 1.2 SK 6
HSK 63A -SZF10C-105,150 1.75~10.0 105,150 53,98 - 27.5 48.5 35~41 SKG10-10HG 1.3,1.9 2 SK10
-SZF16C-150 2.75~16.0 150 76 40 59.5 45~57 SKG16-12HG 2 SK16
-SZF25C-135 7.5~25.4 135 57 93 55 66.5 60~65 SKG25-18HGE 2.1 1 SK25
HSK100A-SZF 6C-120 0.7~6.0 120 54 19.5 40.5 26~31 SKG 6- 6HG 2.4 SK 6
HSK100A -SZF10C-150 1.75~10.0 85 - 27.5 48.5 35~41 SKG10-10HG 3.4 2 SK10
-SZF16C-150 2.75~16.0 150 40 59.5 45~57 SKG16-12HG 3.7 SK16
-SZF25C-150 7.5~25.4 95 55 66.5 60~65 SKG25-18HGE 4.1 SK25
★ Nut 조절나사(G No.) 및 Collet 추출 공구가 부속되어 있습니다. 그러나 흔들림 조정 Wrench(9ZFL)와 Spanner는 부속되어 있지 않으므로 별도로 주문하십시오.
체결 Spanner의 Code No.는 SZF6 : SKL6-6W, SZF10 : SKL-10, SZF16 : 9HC16, SZF25 : 9HC22
★ Collet는 P급 Slim Collet 또는 A Type Slim Collet를 사용하십시오. P.196
★ 고속회전 사양은 GSZF-P로 됩니다. 예) HSK63A-GSZF10C-105P, 전용 Handle은 P.191
★ Center Through용에는 SK J Type Nut & Cap을 꼭 사용하십시오. P.45를 참조하십시오. J Type Nut의 경우, Nut의 전장이 표준 Nut에 비하여 6mm가 더 길게 되어 있습니다.
203
