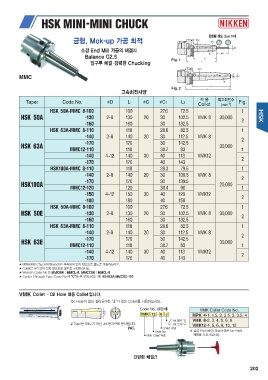

금형, Mok-up 가공 최적

소경 End Mill 가공의 해결사
Balance G2.5
입구부 체결·강력한 Chucking

MMC

고속회전사양

Taper Code No. DL C C1 L1 적용 최고회전수 Fig.
20 (min-1)
20 Collet
30
HSK 50A HSK 50A-MMC 8-100 100 20 27.6 72.5 1
30
-130 2~8 130 20 30 102.5 VMK 8 30,000 2
20 30 132.5
-160 160 30

HSK 63A-MMC 8-110 110 28.6 82.5 1

-140 2~8 140 30 112.5 VMK 8 2
30 142.5 1
HSK 63A -170 170 38.7 83 30,000
MMC12-110 110

-140 4~12 140 40 113 VMK12 2
-170 170 40 143

HSK100A-MMC 8-110 110 28.3 79.5 1

-140 2~8 140 30 109.5 VMK 8 2
30 139.5 1
HSK100A -170 170 39.4 90 20,000
MMC12-120 120

-150 4~12 150 40 120 VMK12 2
-180 180 40 150

HSK 50E HSK 50A-MMC 8-100 100 27.6 72.5 1

-130 2~8 130 30 102.5 VMK 8 30,000 2
30 132.5
-160 160

HSK 63A-MMC 8-110 110 28.6 82.5 1

-140 2~8 140 30 112.5 VMK 8 2
30 142.5 1
HSK 63E -170 170 38.7 83 30,000
MMC12-110 110

-140 4~12 140 40 113 VMK12 2
-170 170 40 143

★ MINI-MINI Chuck에 Wrench는 부속되어 있지 않으므로 별도로 구입하십시오.
★ Collet은 부속되어 있지 않으므로 별도로 구입하십시오.
★ Wrench Code No.는 MMC8용 : MMCL-8, MMC12용 : MMCL-8
★ Center Through Type Code No.에 “C”를 추가하십시오. 예) HSK63A-MMC8C-110

VMK Collet … Oil Hole 대응 Collet 입니다.

Oil Hole이 없는 절삭공구는 “J”가 있는 Collet를 사용하십시오.

J Type은 Slit부가 아닌 Jet 분사구로 분사됩니다. Code No. 설명(예) VMK Collet Code No.
PAT. VMK 12 6 J MPK 4-1, 1.5, 2, 2.5, 3, 3.5, 4
VMK 8-2, 3, 4, 5, 6, 8
J : Jet 분사 유 VMK12-4, 5, 6, 8, 10, 12
무 : Jet 분사 무
Collet 내경 ★ 삽입 End Mill의 Shank경은 h6~h8의
Style No. 제품을 사용하십시오.
VMK Collet 약호

간편한 체결!!
