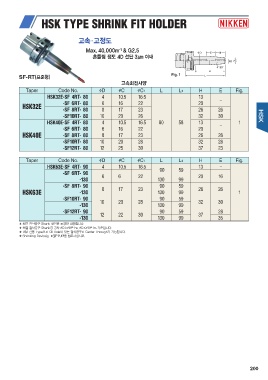

P. 201
고속·고정도
Max. 40,000m-1 & G2.5
흔들림 정도 4D 선단 3㎛ 이내
SF-RT(표준형)
고속회전사양
Taper Code No. D C C1 L L1 H E Fig.
HSK32E-SF 4RT- 80 4 10.5 16.5 13 -
-SF 6RT- 80 6 16 20
HSK32E -SF 8RT- 80 8 17 22
23 26 26
-SF10RT- 80 10 20 26 32 30
HSK40E-SF 4RT- 80 4 10.5 16.5 80 58 13 - 1
HSK40E -SF 6RT- 80 6 16 22 20
-SF 8RT- 80 8 17 23 26 26
-SF10RT- 80 10 20 28 32 28
-SF12RT- 80 12 25 30 37 23
Taper Code No. D C C1 L L1 H E Fig.
HSK63E-SF 4RT- 90 4 10.5 16.5 90 59 13 -
-SF 6RT- 90 6 99 20
-130 6 22 130 16
HSK63E -SF 8RT- 90 8 17 23 90 59 26 26 1
-130 130 99
-SF10RT- 90 10 20 28 90 59 32 30
-130 130 99
-SF12RT- 90 12 22 30 90 59 37 28
-130 130 99 35
★ 체결 절삭공구 Shank 재질은 초경만 대응합니다.
★ 체결 절삭공구 Shank경 공차 D≥ 6은 h6, D≤ 6은 h5 기준입니다.
★ 내부 관통 Type으로 Oil Hole이 있는 절삭공구로 Center Through가 가능합니다.
★ Shrinking Device는 P.17을 참조하십시오.
