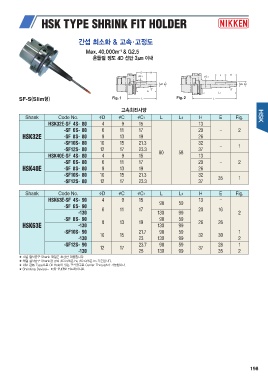

Page 199 - nikken

간섭 최소화 & 고속·고정도

Max. 40,000m-1 & G2.5
흔들림 정도 4D 선단 3㎛ 이내

SF-S(Slim형)

고속회전사양

Shank Code No. D C C1 L L1 H E Fig.

HSK32E-SF 4S- 80 4 9 15 13

HSK32E -SF 6S- 80 6 11 17 20 - 2

-SF 8S- 80 8 13 19 26

-SF10S- 80 10 15 21.3 32 - 1

-SF12S- 80 12 17 23.3 80 58 37
HSK40E-SF 4S- 80 4 9 15 13

HSK40E -SF 6S- 80 6 11 17 20 - 2
-SF 8S- 80 8 13 19 26

-SF10S- 80 10 15 21.3 32 35 1
37
-SF12S- 80 12 17 23.3

Shank Code No. D C C1 L L1 H E Fig.

HSK63E-SF 4S- 90 4 9 15 90 59 13 -
-SF 6S- 90 6 20
-130 11 17 130 99 16 2

HSK63E -SF 8S- 90 8 13 19 90 59 26 26
-130 130 99

-SF10S- 90 10 15 21.7 90 59 32 30 1
-130 23 130 99 2

-SF12S- 90 12 17 23.7 90 59 37 28 1
-130 25 130 99 35 2

★ 체결 절삭공구 Shank 재질은 초경만 대응합니다.

★ 체결 절삭공구 Shank경 공차 D≥ 6은 h6, D≤ 6은 h5 기준입니다.

★ 내부 관통 Type으로 Oil Hole이 있는 절삭공구로 Center Through가 가능합니다.

★ Shrinking Device는 P.17을 참조하십시오.

198
