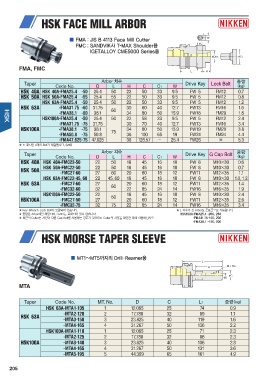

Page 206 - nikken

▒ FMA : JIS B 4113 Face Mill Cutter
FMC : SANDVIK사 T-MAX Shoulder용
IGETALLOY CME5000 Series용

FMA, FMC

Taper Arbor 치수 H C W Drive Key Lock Bolt 중량
Code No. DL 22 50 C1 (kg)
HSK 40A HSK 40A-FMA25.4 -50 22 50 33
HSK 50A HSK 50A-FMA25.4 -55 25.4 50 22 50 33 9.5 FW 5 FM12 0.7
25.4 55 30 60 33 9.5 FW 5 FM12 0.8
HSK 63A-FMA25.4 -50 25.4 50 34 80 40 9.5 FW 5 FM12 1.2
HSK 63A -FMA31.75 -60 31.75 22 58 50 12.7 FW13 FM16 1.6
-FMA38.1 -60 38.1 60 30 70 33 15.9 FW18 FM20 1.8
34 80 40
HSK100A-FMA25.4 -50 25.4 50 36 100 50 9.5 FW 5 FM12 2.4
-FMA31.75 -75 31.75 38 128.57 65 12.7 FW13 FM16 3.4
HSK100A -FMA38.1 -75 38.1 - 15.9 FW19 FM20 3.8
-FMA50.8 -75 50.8 75 19 FW24 FM24 4.4

-FMA47.625-75 47.625 25.4 FW26 ※ 5.3

★ ※ 표시만 4개의 Bolt가 체결됩니다. (M16)

Taper Code No. Arbor 치수 W Drive Key G Cap Bolt 중량
D L H C C1 (kg)
HSK 40A HSK 40A-FMC22-50
HSK 50A-FMC22-50 22 50 18 45 16 10 FW 8 M10×30 0.6
-FMC27-60 22 50 18 45 16 10 FW 8 M10×30 0.7
HSK 50A 27 60 20 60 18 12 FW11 M12×35 1.1

HSK 63A HSK 63A-FMC22-45, 60 22 45, 60 18 45 16 10 FW 8 M10×30 1.0, 1.2
-FMC27-60 27 20 60 18 12 FW11 M12×35 1.4
-FMC32-60 32 60 22 85 24 14 FW16 M16×35 1.9

HSK100A HSK100A-FMC22-50 22 50 18 45 16 10 FW 8 M10×30 2.4
-FMC27-50 27 20 60 18 12 FW11 M12×35 2.6
-FMC32-75 32 75 22 85 24 14 FW16 M16×35 3.4

★ Key·Wrench·Lock Bolt가 포함되어 있습니다. ★ L 치수가 긴 Arbor도 준표준으로 가능합니다.
★ 중량은 Arbor에만 해당되며, Cutter는 포함되어 있지 않습니다.
★ 최근의 Cutter는 사양이 다른 Cap Bolt를 사용하는 경우가 있으므로 Cutter의 사양을 확인한 후에 사용하십시오. HSK100A -FMA25.4 -200, 250
-FMA31.75 -150, 200
-FMA38.1 -150, 200

▒ MT1~MT5까지의 Drill·Reamer용

MTA

Taper Code No. MT. No. D C L1 중량(kg)
HSK 63A HSK 63A-MTA1-105 1 12.065 25 74 0.9
2 17.780 32 89 1.1
HSK100A -MTA2-120 3 23.825 40 119 1.6
-MTA3-150 4 31.267 50 136 2.2
-MTA4-165 1 12.065 25 71 2.3
HSK100A-MTA1-110 2 17.780 32 86 2.3
-MTA2-125 3 23.825 40 106 2.8
-MTA3-140 4 31.267 50 131 3.6
-MTA4-165 5 44.399 65 161 4.9
-MTA5-195
