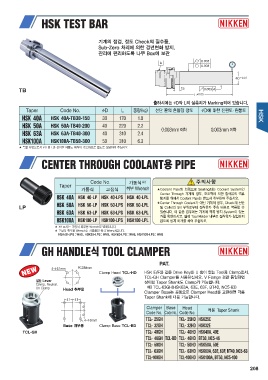

기계의 점검, 정도 Check의 필수품,
Sub-Zero 처리에 의한 경년변화 방지,
관리에 편리하도록 나무 Box에 보관

TB

출하시에는 D와 L의 실측치가 Marking되어 있습니다.

Taper Code No. DL 중량 (kg) 선단 끝의 흔들림 정도 D에 대한 진원도·원통도

HSK 40A HSK 40A-TB30-150 30 170 1.0 0.003mm 이하 0.003mm 이하
HSK 50A HSK 50A-TB40-200 40 220 2.2
HSK 63A HSK 63A-TB40-300 40 310 2.4
HSK100A HSK100A-TB50-300 50 310 6.3

★ 특별 사양으로서 D 및 L과 상이한 제품도 제작이 가능하므로 별도로 상담하여 주십시오.

Taper Code No. 가동식※1
취부 Wrench
가동식 고정식 ★Coolant Pipe의 외경으로 Sealing되는 Coolant System인

HSK 40A HSK 40-LP HSK 40-LPS HSK 40-LPL Center Through 기계의 경우, 오조작에 의한 절삭유의 역류
방지를 위해서 Coolant Pipe는 반드시 취부하여 주십시오.

LP HSK 50A HSK 50-LP HSK 50-LPS HSK 50-LPL ★Center Through Coolant가 아닌 기계의 경우, Chuck의 선단
및 Collet의 Slit 부위로부터 절삭유가 주축 내부로 역류할 수
HSK 63A HSK 63-LP HSK 63-LPS HSK 63-LPL
있습니다. 이 같은 경우에는 기계에 역류 방지 System이 있는

HSK100A HSK100-LP HSK100-LPS HSK100-LPL 가를 확인하시고, 필히 Tool Holder 내부로 절삭유가 침입하지
않도록 방지 마개를 하여 주십시오.

★ ※1 표시는 가동식 취부용 Wrench로 별매입니다.
★ 고정식 취부용 Wrench는 시중품인 육각 Wrench입니다.
HSK40-LPS : W=5, HSK50-LPS : W=5, HSK63-LPS : W=6, HSK100-LPS : W=8

절환 Lever Head 취부용 Clamp Head TCL-HD PAT.
Clamp, Neutral, Clamp Base TCL-BD
Un Clamp HSK E/F와 같은 Drive Key와 U 홈이 없는 Tool용 Clamp로서,
TCL-GH Clamper를 사용하십시오. V Flange 경만 동일하면
상이한 Taper Shank도 Clamp가 가능합니다.

예) TCL-63GH(HSK63A, 63E, 63F, BT40, NC5-63)
Clamper Base는 공통으로 Clamper Head를 교환하면 각종
Taper Shank에 대응 가능합니다.

Clamper Base Head 적용 Taper Shank
Code No. Code No. Code No.

TCL- 25GH TCL- 25HD HSK25E

Base 취부용 TCL- 32GH TCL- 32HD HSK32E

TCL-GH TCL- 40GH TCL- 40HD HSK40A, 40E

TCL- 46GH TCL-BD TCL- 46HD BT30, NC5-46

TCL- 50GH TCL- 50HD HSK50A, 50E

TCL- 63GH TCL- 63HD HSK63A,63E,63F,BT40,NC5-63

TCL-100GH TCL-100HD HSK100A, BT50, NC5-100
